Wie verbessert eine axiale Tauchpumpe die Wasserübertragung bei hohem Durchfluss?

Artikelübersicht

Für Ingenieure, Bauunternehmer, Kommunalbehörden, Industriebetreiber und landwirtschaftliche Projekteigentümer ist die Wahl einer Pumpe mit großem Förderstrom nicht nur eine Frage der Auswahl des größten verfügbaren Motors. Das Pumpsystem muss der erforderlichen Durchflussrate, der gesamten dynamischen Förderhöhe, der Wasserqualität, der Betriebsumgebung, der Installationsstruktur, der Stromversorgung und dem erwarteten Arbeitszyklus entsprechen.

• Verstehen Sie die hydraulische Rolle des Axialpumpens.
• Finden Sie heraus, warum der Tauchbau die Konstruktion von Pumpstationen vereinfachen kann.
• Bewerten Sie die Pumpenkapazität entsprechend den tatsächlichen Projektbedingungen.
• Reduzieren Sie Installations- und Wartungsrisiken durch richtige Planung.
• Wählen Sie geeignete Materialien, Schutzsysteme und Überwachungsfunktionen.
• Passen Sie die Pumpenkonfiguration an die Wassertransferanwendung an.

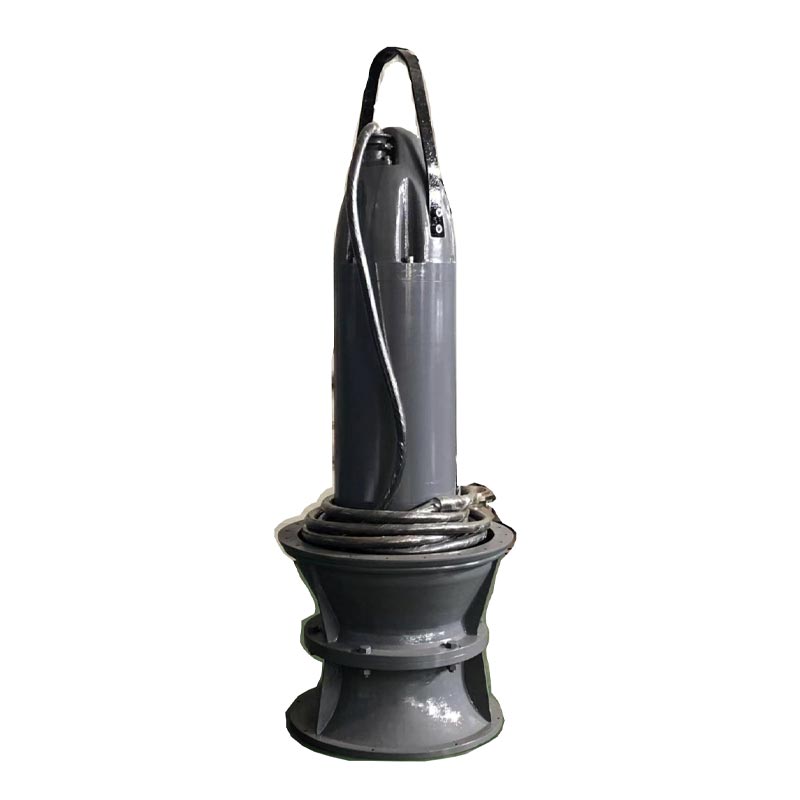

Was ist eine axiale Tauchpumpe?

A Tauchfähige Axialpumpeist eine Hochleistungspumpmaschine, die in erster Linie für die Förderung großer Wassermengen durch relativ geringe Förderhöhen konzipiert ist. Im Gegensatz zu herkömmlichen Kreiselpumpen, die im Allgemeinen auf radialer Wasserbewegung basieren, verwendet eine Axialpumpe ein Propellerlaufrad, um Wasser im Wesentlichen parallel zur Pumpenwelle zu bewegen.

Diese hydraulische Konfiguration macht die Axialflusstechnologie besonders geeignet, wenn das Projekt einen hohen Durchfluss anstelle eines hohen Drucks erfordert. Typische Beispiele sind Hochwasserentwässerung, Bewässerungskanäle, Regenwasserpumpen, Kühlwasserzirkulation, Flusswasserübertragung und kommunale Entwässerung.

Das Wort „tauchfähig“ beschreibt die Installationsanordnung. Pumpe und Elektromotor sind zu einer Einheit zusammengefasst und arbeiten unterhalb der Wasseroberfläche. Dadurch entfallen viele der mechanischen Ausrichtungsanforderungen, die mit separat installierten Pumpen- und Motorbaugruppen verbunden sind.

Moderne Unterwasser-Axialströmungsgeräte können abgedichtete Motoren, mechanische Dichtungen, Leckageerkennung, Wicklungstemperaturüberwachung, Lagertemperaturüberwachung und Schaltschrankschutz umfassen. Diese Funktionen helfen Bedienern bei der Verwaltung der unter Wasser betriebenen Ausrüstung und reduzieren gleichzeitig unnötige manuelle Eingriffe.

So funktioniert das Pumpsystem

Der Arbeitsprozess beginnt, wenn Wasser in den Pumpeneinlass gelangt. Der Motor dreht die Welle und das propellerartige Laufrad und erzeugt so eine axiale hydraulische Kraft, die Wasser durch die Pumpe und in den Auslasskanal bewegt.

Da der Motor eingetaucht ist, kann das umgebende Wasser zur Wärmeableitung beitragen. Dies ist besonders bei langen Betriebszyklen wertvoll, da das Motortemperaturmanagement ein wichtiger Faktor für die Zuverlässigkeit elektrischer Geräte ist.

Durch die integrierte Konfiguration entfällt außerdem die Notwendigkeit einer langen freiliegenden Welle zwischen einem Aufputzmotor und einer Tauchpumpe. Weniger externe mechanische Übertragungskomponenten können zu weniger Ausrichtungsproblemen und einer kompakteren Installationsanordnung führen.

1. Wasser gelangt in die Einlasszone:Das hydraulische Design leitet Wasser zum rotierenden Laufrad.
2. Der Motor treibt das Laufrad an:Elektrische Energie wird in rotierende mechanische Energie umgewandelt.
3. Das Laufrad erzeugt Axialschub:Große Wassermengen werden durch den Pumpenkanal gedrückt.
4. Wasser bewegt sich in Richtung Abfluss:Der Fluss wird in den Auslasskanal, das Rohr oder das Pumpstationssystem geleitet.
5. Schutzsysteme überwachen den Betrieb:Sensoren können ungewöhnliche Leckagen, Temperaturbedingungen oder andere Betriebsrisiken erkennen.

Die tatsächliche hydraulische Leistung hängt von der Laufradgeometrie, der Drehzahl, der Schaufelkonfiguration, dem Pumpendurchmesser, den Wasserbedingungen, der Systemförderhöhe und dem Betriebspunkt ab. Daher sollte eine Pumpe immer anhand verifizierter Leistungsdaten und nicht allein anhand der Motorleistung ausgewählt werden.

Hauptkomponenten und Konstruktion

Eine zuverlässige Axial-Tauchpumpe ist mehr als nur ein Laufrad und ein Motor. Seine Leistung hängt vom Zusammenspiel zwischen hydraulischen Komponenten, elektrischem Schutz, Dichtungssystemen, Lagern, Kabeln und der tragenden Installationsstruktur ab.

Entscheidende Vorteile für moderne Pumpprojekte

Projektinhaber stehen häufig vor den gleichen praktischen Herausforderungen: begrenzter Installationsraum, steigende Baukosten, schwankende Wasserstände, schwieriger Wartungszugang und die Notwendigkeit, große Wassermengen schnell zu entfernen. Eine richtig ausgewählte Axial-Tauchpumpe kann mehrere dieser Probleme gleichzeitig lösen.

1. Hoher Durchfluss bei geringer Förderhöhe

Die Axialströmungskonfiguration eignet sich natürlich für die Bewegung großer Volumina, bei denen die erforderliche Förderhöhe relativ gering ist. Dies macht es zu einer effektiven Wahl für Entwässerungs- und Wasserübertragungsaufgaben, bei denen der Durchsatz wichtiger ist als ein hoher Förderdruck.

2. Kompakte Installation

Pumpe und Motor sind in einer Tauchbaugruppe integriert. Dies kann die Anzahl der oberirdischen Maschinen reduzieren und die Gesamtanordnung der Pumpstation vereinfachen.

3. Vereinfachte mechanische Installation

Bei einem herkömmlichen Pumpensystem ist möglicherweise eine sorgfältige Ausrichtung der einzelnen Pumpen- und Motorkomponenten erforderlich. Eine integrierte Taucheinheit reduziert die Anzahl externer mechanischer Schnittstellen, die bei der Installation ausgerichtet werden müssen.

4. Effektive Motorkühlung

Das umgebende Wasser stellt ein wesentliches Wärmeübertragungsmedium dar. Durch richtig ausgelegte Tauchmotoren kann daher eine effektive Kühlung im Dauerbetrieb erreicht werden.

5. Geringeres Betriebsgeräusch

Der Tauchbetrieb isoliert auf natürliche Weise einen Großteil der mechanischen Geräusche. Dies kann für städtische Entwässerungsstationen, unterirdische Anlagen und Anlagen in der Nähe von besiedelten Gebieten von Vorteil sein.

6. Bessere Anpassung an schwankende Wasserstände

In Hochwasserschutz- und Entwässerungsanlagen kommt es häufig zu schwankenden Wasserständen. Tauchkonfigurationen können besonders praktisch sein, wenn herkömmliche Überwassergeräte einem Überschwemmungsrisiko ausgesetzt wären.

7. Potenziell geringere Anforderungen an den Tiefbau

Durch eine kompakte Pumpenanordnung kann der Bauraumbedarf bestimmter Pumpstationen reduziert werden. Die tatsächlichen Baueinsparungen hängen von der Projektgeometrie, der Bauplanung, der Ableitungsanordnung und den örtlichen Installationsbedingungen ab.

Typische Anwendungen

Die Vielseitigkeit des Axialpumpens macht diese Technologie für kommunale, industrielle, landwirtschaftliche und ökologische Wassermanagementprojekte nützlich.

Die Anwendungseignung sollte immer anhand der tatsächlichen Flüssigkeitseigenschaften bestätigt werden. Temperatur, pH-Wert, Schwebstoffe, korrosive Bestandteile, Schmutz und andere Verunreinigungen können die Materialauswahl und die Betriebszuverlässigkeit beeinflussen.

Schlüsselfaktoren für die Pumpenauswahl

Die alleinige Auswahl einer Pumpe nach der erforderlichen Fördermenge ist eine der häufigsten Ursachen für eine schlechte Systemleistung. Vor der endgültigen Festlegung der Spezifikation sollte die gesamte Hydraulik- und Betriebsumgebung bewertet werden.

Hydraulische Berechnungen sollten die tatsächliche Systemkurve berücksichtigen und sich nicht auf Nennwerte verlassen. Der beste Betriebspunkt ist im Allgemeinen der, bei dem die Pumpe die erforderliche Leistung ohne übermäßige Drosselung, instabilen Betrieb, Vibrationen oder unnötigen Energieverbrauch erbringen kann.

Tauchfähige Axialpumpe im Vergleich zu herkömmlichen Pumpeneinheiten

Sowohl tauchfähige als auch konventionelle Pumpsysteme können bei ordnungsgemäßer Konstruktion eine zuverlässige Wasserförderung gewährleisten. Der Unterschied liegt hauptsächlich darin, wie die Ausrüstung installiert ist und wie Motor, Pumpe, Kühlung und unterstützende Infrastruktur angeordnet sind.

Die richtige Wahl hängt von der Website ab. Eine herkömmliche Pumpe kann weiterhin vorzuziehen sein, wenn ein einfacher Zugang zur Oberfläche, eine sehr hohe Förderhöhe oder spezifische Prozessanforderungen vorherrschen. Eine tauchfähige Axialströmungskonfiguration wird besonders attraktiv, wenn hoher Durchfluss, niedrige Förderhöhe, kompakte Bauweise und schwankende Wasserstände zentrale Projektanforderungen sind.

Überlegungen zur Installation

Eine ordnungsgemäße Installation ist von entscheidender Bedeutung, da selbst eine gut konzipierte Pumpe unter Leistungseinbußen leiden kann, wenn die Ansauganordnung oder das Auslasssystem falsch konfiguriert sind.

1. Überprüfen Sie den Installationsraum:Entfernen Sie Bauschutt und Fremdkörper, die in die Pumpe gelangen könnten.
2. Überprüfen Sie die Ansauggeometrie:Der Einlass sollte einen stabilen und einigermaßen gleichmäßigen Fluss in die Pumpe gewährleisten.
3. Bestätigen Sie die minimale Eintauchtiefe:Die Pumpe sollte mit dem vom Hersteller angegebenen Wasserstand arbeiten.
4. Schützen Sie das Netzkabel:Vermeiden Sie scharfe Biegungen, Abrieb, unkontrollierte Bewegungen und mechanische Beschädigungen.
5. Verwenden Sie geeignete Hebegeräte:Tauchgeräte können schwer sein, daher müssen Hebepunkte und Ausrüstung richtig dimensioniert sein.
6. Überprüfen Sie den elektrischen Schutz:Überprüfen Sie vor der Inbetriebnahme Erdung, Überlastschutz, Leckageüberwachung und Steuerfunktionen.
7. Rotations- und Inbetriebnahmebedingungen prüfen:Befolgen Sie das Inbetriebnahmeverfahren des Herstellers, bevor Sie die Pumpe in den Normalbetrieb nehmen.

Besondere Aufmerksamkeit verdient die Ansauggestaltung. Schlechte Zuflussbedingungen können zu Wirbeln, ungleichmäßiger Beladung, Turbulenzen oder übermäßigem Mitreißen von Luft und Schmutz führen. Diese Bedingungen können die hydraulische Leistung verringern und Vibrationen oder Verschleiß erhöhen.

Wartungs- und Zuverlässigkeitspraktiken

Tauchgeräte sind für anspruchsvolle Umgebungen konzipiert, aber der Betrieb unter Wasser bedeutet nicht, dass die Wartung vernachlässigt werden kann. Nach wie vor sind vorbeugende Inspektionen erforderlich, um elektrische Isolierungen, Dichtungen, Lager, hydraulische Komponenten und Kabel zu schützen.

Ein praktisches Wartungsprogramm sollte Folgendes umfassen:

• Überprüfen Sie den Zustand der Motorisolation gemäß dem Wartungsverfahren des Herstellers.
• Untersuchen Sie das Stromkabel auf Schnitte, Abrieb oder Beschädigungen.
• Überwachung von Leckerkennungssignalen und Zustand der Gleitringdichtung.
• Überprüfung der Motorwicklungs- und Lagertemperaturtrends.
• Untersuchen der Laufradschaufeln auf Erosion, Korrosion, Verschmutzung oder physische Schäden.
• Überprüfen Sie ungewöhnliche Vibrationen, Geräusche, Stromaufnahme und Durchflussänderungen.
• Überprüfen Sie die Ansaugsiebe und entfernen Sie angesammelten Schmutz.
• Überprüfung der Betriebsaufzeichnungen, um eine allmähliche Leistungsverschlechterung zu erkennen.

Die Leistungsüberwachung ist besonders bei großen Installationen wertvoll. Ein allmählicher Anstieg des Stromverbrauchs bei gleichzeitig sinkendem Durchfluss kann auf eine Verschmutzung der Hydraulik, einen Laufradschaden, einen erhöhten Systemwiderstand oder einen Betrieb außerhalb des vorgesehenen Betriebspunkts hinweisen.

Häufige Betriebsprobleme und Lösungen

Warum JINAOTE in Betracht ziehen?

JINAOTEDer Schwerpunkt liegt auf Tauchpumpenlösungen für Anwendungen, bei denen eine große Wasserförderung, eine kompakte Installation und ein zuverlässiger Unterwasserbetrieb wichtig sind. Sein Angebot an Axial-Tauchpumpen ist für anspruchsvolle Wassermanagementumgebungen wie kommunale Entwässerung, Hochwasserschutz, Bewässerung, industrielle Wassersysteme, Bergbauentwässerung, Werftprojekte und energiebezogene Wasseranwendungen positioniert.

Der Produktansatz kombiniert Pumpe und Motor in einer integrierten Unterwasserbaugruppe. Abhängig von der Konfiguration und den Projektanforderungen können Schutzfunktionen eine abgedichtete Motorkonstruktion, mechanische Dichtungsanordnungen, Leckageerkennung, Überwachung der Wicklungstemperatur und Überwachung der Lagertemperatur umfassen.

JINAOTE unterscheidet außerdem zwischen Axialströmungs- und Mischströmungsanforderungen. Axialströmungskonfigurationen eignen sich im Allgemeinen für Aufgaben mit hohem Durchfluss und geringerer Förderhöhe, während Mischströmungskonstruktionen in Betracht gezogen werden können, wenn das Projekt eine größere Förderhöhe und unterschiedliche hydraulische Eigenschaften erfordert.

Für die Projektbeschaffung ist es nicht der nützlichste Ausgangspunkt, einfach nach einem Pumpenmodell zu fragen. Teilen Sie dem Lieferanten stattdessen den erforderlichen Durchfluss, die Förderhöhe, die Flüssigkeitstemperatur, die Wasserqualität, den Feststoffgehalt, die Installationstiefe, die Stromversorgung, den Betriebsplan und die Installationsanordnung mit. Anhand dieser Informationen kann der Lieferant die hydraulische Leistung bewerten und eine geeignetere Konfiguration empfehlen.

Häufig gestellte Fragen

1. Wofür wird eine Axial-Tauchpumpe hauptsächlich verwendet?

Es wird hauptsächlich verwendet, um große Wassermengen bei relativ geringen Fallhöhen zu bewegen. Zu den üblichen Anwendungen gehören Hochwasserschutz, kommunale Entwässerung, Bewässerung, industrielle Wasserübertragung, Kühlwasserzirkulation, Bergbauentwässerung sowie Pumpstationen an Flüssen oder Seen.

2. Was ist der Hauptunterschied zwischen Axialpumpen und Mischpumpen?

Eine Axialpumpe bewegt Wasser hauptsächlich parallel zur Welle und ist im Allgemeinen für hohen Durchfluss und niedrige Förderhöhe optimiert. Eine Mixed-Flow-Pumpe kombiniert axiale und radiale hydraulische Eigenschaften und kann bei geeigneten Anwendungen eine größere Förderhöhe bieten.

3. Kann eine tauchfähige Axialpumpe kontinuierlich unter Wasser betrieben werden?

Ja, richtig konstruierte Tauchgeräte sind für den Unterwasserbetrieb vorgesehen. Der Dauerbetrieb muss jedoch innerhalb der vom Hersteller angegebenen Grenzwerte für Wasserstand, Temperatur, Elektrik, Hydraulik und Umgebungsbedingungen bleiben.

4. Warum ist die Motorkühlung bei einer Tauchpumpe wichtig?

Elektromotoren erzeugen im Betrieb Wärme. Da der Motor eingetaucht ist, kann umgebendes Wasser für eine effektive Wärmeübertragung sorgen. Daher ist die Aufrechterhaltung der erforderlichen Eintauch- und Betriebsbedingungen wichtig für die thermische Zuverlässigkeit.

5. Welche Wasserbedingungen sollten vor der Auswahl der Pumpe überprüft werden?

Bewerten Sie mindestens die Flüssigkeitstemperatur, den pH-Wert, die Schwebstoffe, die Dichte, korrosive Bestandteile, abrasive Partikel, Fasern und Ablagerungen. Diese Faktoren beeinflussen die hydraulische Leistung, die Materialauswahl, die Lebensdauer der Dichtungen und den Wartungsbedarf.

6. Benötigt eine Tauchpumpe einen separaten Motor?

Nein. Eines der charakteristischen Merkmale eines Tauchpumpenaggregats ist, dass Motor und Pumpe in einer einzigen Baugruppe integriert sind. Dies kann die mechanische Installation im Vergleich zu einer separat montierten Pumpe und einem Motor vereinfachen.

7. Wie kann die Pumpeneffizienz im Laufe der Zeit aufrechterhalten werden?

Regelmäßige Inspektionen, Leistungsüberwachung, Einlassreinigung, Laufradinspektion, elektrische Tests, Dichtungsprüfungen und Vibrations- oder Temperaturüberwachung können dabei helfen, Verschlechterungen zu erkennen, bevor es zu einem größeren Ausfall kommt.

8. Ist eine axiale Tauchpumpe für Hochwasserschutzprojekte geeignet?

Ja. Der Wassertransfer mit hohem Volumen und geringem Druck ist ein typischer Anwendungsfall für Axialpumpen. Die Unterwasseranordnung kann auch an Orten sinnvoll sein, an denen der Wasserstand stark schwankt und an der Oberfläche montierte Geräte zusätzlichen Schutz erfordern würden.

9. Wie sollte das richtige Pumpenmodell ausgewählt werden?

Beginnen Sie mit dem erforderlichen Durchfluss und der Gesamtförderhöhe und bewerten Sie dann die Flüssigkeitseigenschaften, die Einbautiefe, den Betriebszyklus, die Stromversorgung, die Ansaugbedingungen und die Steuerungsanforderungen. Die endgültige Auswahl sollte auf den geprüften Leistungsdaten des Herstellers und projektspezifischen Berechnungen basieren.

10. Welche Informationen sollten bei der Angebotsanfrage angegeben werden?

Stellen Sie den erforderlichen Durchfluss, die Förderhöhe, die Flüssigkeitseigenschaften, die Wassertemperatur, den minimalen und maximalen Wasserstand, die Installationsmethode, die Stromversorgung, die Betriebsstunden und alle speziellen Überwachungs- oder Materialanforderungen bereit. Detaillierte Informationen verbessern die Genauigkeit der Geräteauswahl und Angebotserstellung.

Abschluss

A Tauchfähige Axialpumpeist eine praktische Lösung für Projekte, bei denen große Wassermengen gefördert werden müssen, ohne dass große Förderhöhen erforderlich sind. Seine integrierte Pumpen- und Motorkonfiguration kann die Installation vereinfachen, den Platzbedarf der Geräte verringern, eine effektive Motorkühlung unterstützen und einen robusten Ansatz für anspruchsvolle Entwässerungs- und Wassertransferumgebungen bieten.

Die besten Ergebnisse hängen jedoch von der richtigen Technik ab. Vor der Auswahl der Ausrüstung müssen Durchflussrate, Gesamtförderhöhe, Ansaugbedingungen, Wasserqualität, Betriebstemperatur, Stromversorgung, Eintauchtiefe und Arbeitszyklus berücksichtigt werden. Eine ordnungsgemäße Installation und vorbeugende Wartung sind gleichermaßen wichtig für die Aufrechterhaltung der hydraulischen Leistung und der langfristigen Zuverlässigkeit.

Für kommunale Entwässerung, Hochwasserschutz, Bewässerung, industrielle Wasserübertragung, Bergbauentwässerung, Kühlwassersysteme oder andere Anwendungen mit großem Durchfluss.JINAOTEkann auf die Projektanforderungen zugeschnittene Axialpumpen-Tauchpumpenlösungen anbieten. Teilen Sie dem technischen Team Ihre Durchflussmenge, Förderhöhe, Wasserbedingungen, Installationsdetails und Betriebsanforderungen mit, um eine geeignete Konfiguration zu ermitteln und kostspielige Auswahlfehler zu vermeiden.
