Lieferant von Tiefbrunnen-Tauchpumpen, der hocheffiziente Lösungen anbietet

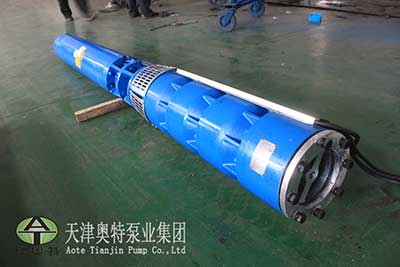

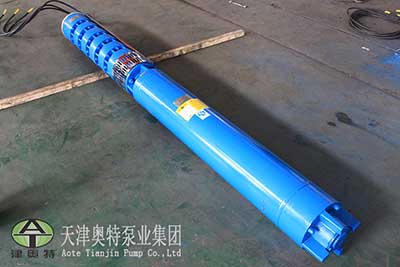

DerJINAOTE ATQJ-Serie Tiefbrunnen-Tauchpumpe ist für die kontinuierliche Grundwasserförderung konzipiert und eignet sich perfekt für die Bewässerung in der Landwirtschaft, die Wassergewinnung aus Tiefbrunnen, die Wasseraufnahme von Stauseen und zentrale Wasserversorgungssysteme. Ausgestattet mit mehrstufigen Zentrifugalrädern, korrosionsbeständigen Komponenten und hocheffizienten, energiesparenden Tauchmotoren bietet es eine gleichbleibende Betriebsstabilität, minimalen Wartungsaufwand und eine längere Lebensdauer.

Produktmerkmale

1. Integrierte Motor- und Pumpenstruktur, tauchfähiger Unterwasserbetrieb mit hoher Sicherheit und Zuverlässigkeit.

2. Keine besonderen Anforderungen an die Bohrlochverrohrung; das Steigrohr muss lediglich einem entsprechenden Arbeitsdruck standhalten.

3. Einfache Installation, Bedienung und Wartung, geringer Platzbedarf; kein Bau eines Pumpenhauses erforderlich.

4. Kompakte Struktur und geringer Rohstoffverbrauch.

Technische Spezifikationen

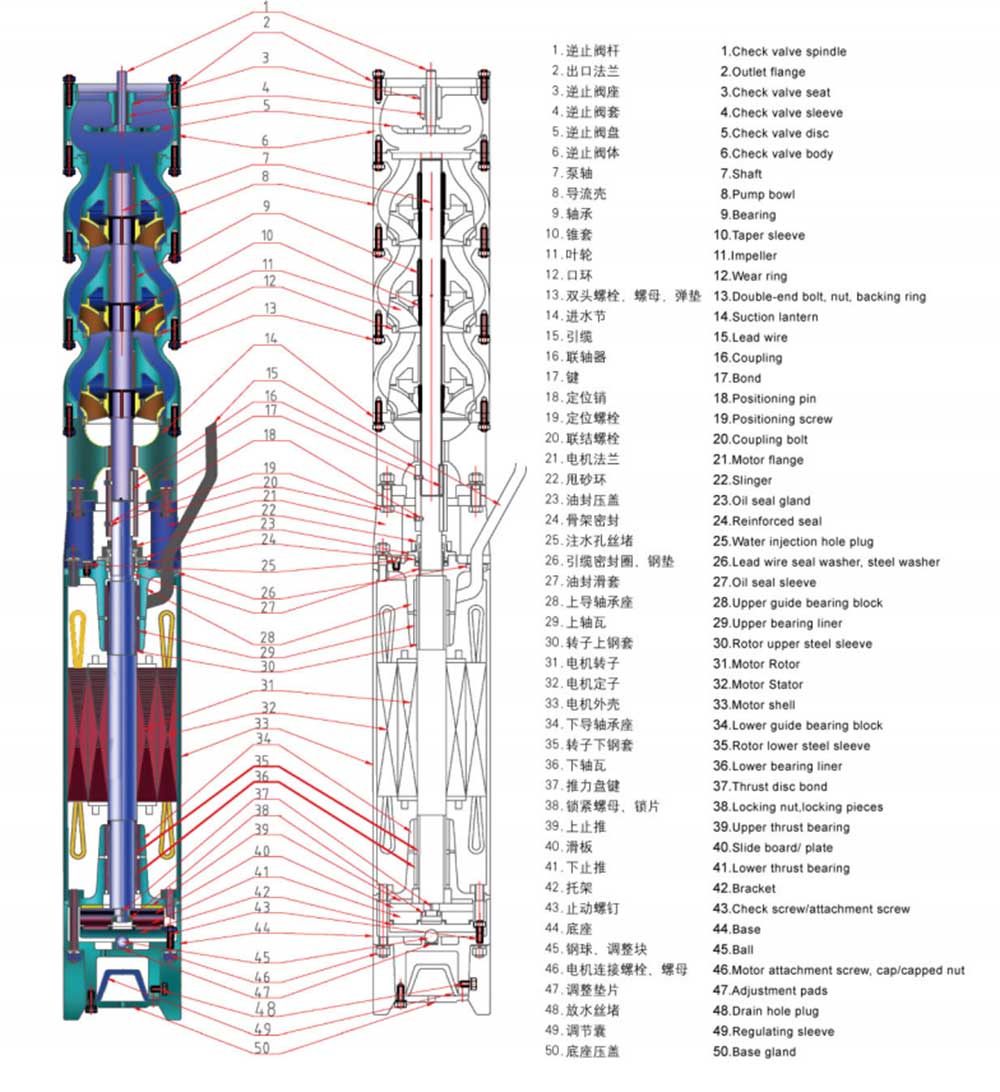

Strukturelle Merkmale

1. Die Deepwell-Tauchpumpe besteht aus einem dreiphasigen Asynchron-Tauchmotor und einem Pumpenkörper. Der Motor ist direkt mit der oberen Pumpeneinheit gekoppelt. Eine zuverlässige Wellendichtung auf der oberen Motorwelle verhindert eine Querleckage zwischen internem Motorkühlwasser und gepumptem Medium und sorgt so für einen langfristig stabilen Betrieb.

2. Die Pumpe ist eine mehrstufige vertikale Zentrifugalpumpe mit einfacher Ansaugung. Der passende Motor ist ein wassergefüllter vertikaler Nass-Asynchron-Tauchmotor, der über eine Tonnenkupplung verbunden ist.

3. Die Motorwicklung besteht aus wasserfestem PE-Magnetdraht mit Nylonummantelung. Der Motorraum ist mit sauberem Frischwasser gefüllt.

4. Für den Motor werden wassergeschmierte Führungslager verwendet. Das Drucklager an der Unterseite des Motors nimmt den bidirektionalen Axialschub der Pumpe auf. Die High-Head-Version ist mit fächerförmigen Druckstücken aus nickelhaltigem Kupfer ausgestattet, die mit importierten Phylos-Gleitplatten zur axialen Lastaufnahme kombiniert sind.

5. Bei Modellen mit hohem Hub ist zwischen Pumpe und Motor eine zusätzliche Axialkraftlagerkomponente installiert, maximale Förderhöhe bis zu 900 m.

Vorsichtsmaßnahmen für den Betrieb

1. Füllen Sie den Motorraum vor der Inbetriebnahme mit sauberem Frischwasser; Lassen Sie für die Winterlagerung das gesamte interne Wasser ab, um Frostrisse zu vermeiden.

2. Prüfen Sie regelmäßig den Isolationswiderstand des Geräts. Der Wert darf nicht unter 0,5 MΩ liegen.

3.Standardgarantiezeit: 1 Jahr bei normalem Betrieb.

Auswahlhilfe für Tauchbrunnenpumpen

Wichtige Erinnerung

Kunden müssen diese Auswahlhilfe sorgfältig lesen, um das richtige Pumpenmodell auszuwählen. Eine falsche Auswahl verkürzt die Lebensdauer der Pumpe und führt zu einem höheren Stromverbrauch.

Wählen Sie das passende Pumpenmodell basierend auf dem Innendurchmesser des Brunnens, der Wassertemperatur, dem PH-Wert, der Durchflussrate, dem dynamischen Wasserstand und anderen Parametern aus.

Erklärung des Modellcodes:200 Q J(R/H)80--144

200:Minimal zulässiger Innenbrunnendurchmesser (Einheit: mm). Weitere verfügbare Spezifikationen sind 100, 150, 250, 300 usw.

Q:Tauchpumpe, der Anfangsbuchstabe des chinesischen „Qianshui“.

J:Gut genutzte Pumpe, der Anfangsbuchstabe des chinesischen „Jingyong“.

R/H:Klassifizierung basierend auf der Wassertemperatur

QJ-Typ:anwendbare Wassertemperatur 20℃ ±5℃

QJR-Typ:anwendbare Wassertemperatur 25℃ bis 90℃

80:Nenndurchfluss (Einheit: m³/h). Der stündliche Förderstrom der Pumpe muss geringer sein als der Wasserzufluss des Brunnens.

144:Nennförderhöhe (Einheit: m). Es bezieht sich auf den vertikalen Abstand vom dynamischen Wasserspiegel zum Wasserauslass.

Zusätzliche PH-Parameterbeschreibung:

Anwendbarer Wasser-PH-Bereich:1-14. Die Pumpe der QH-Serie verfügt über eine Korrosionsschutzleistung.

Notizen

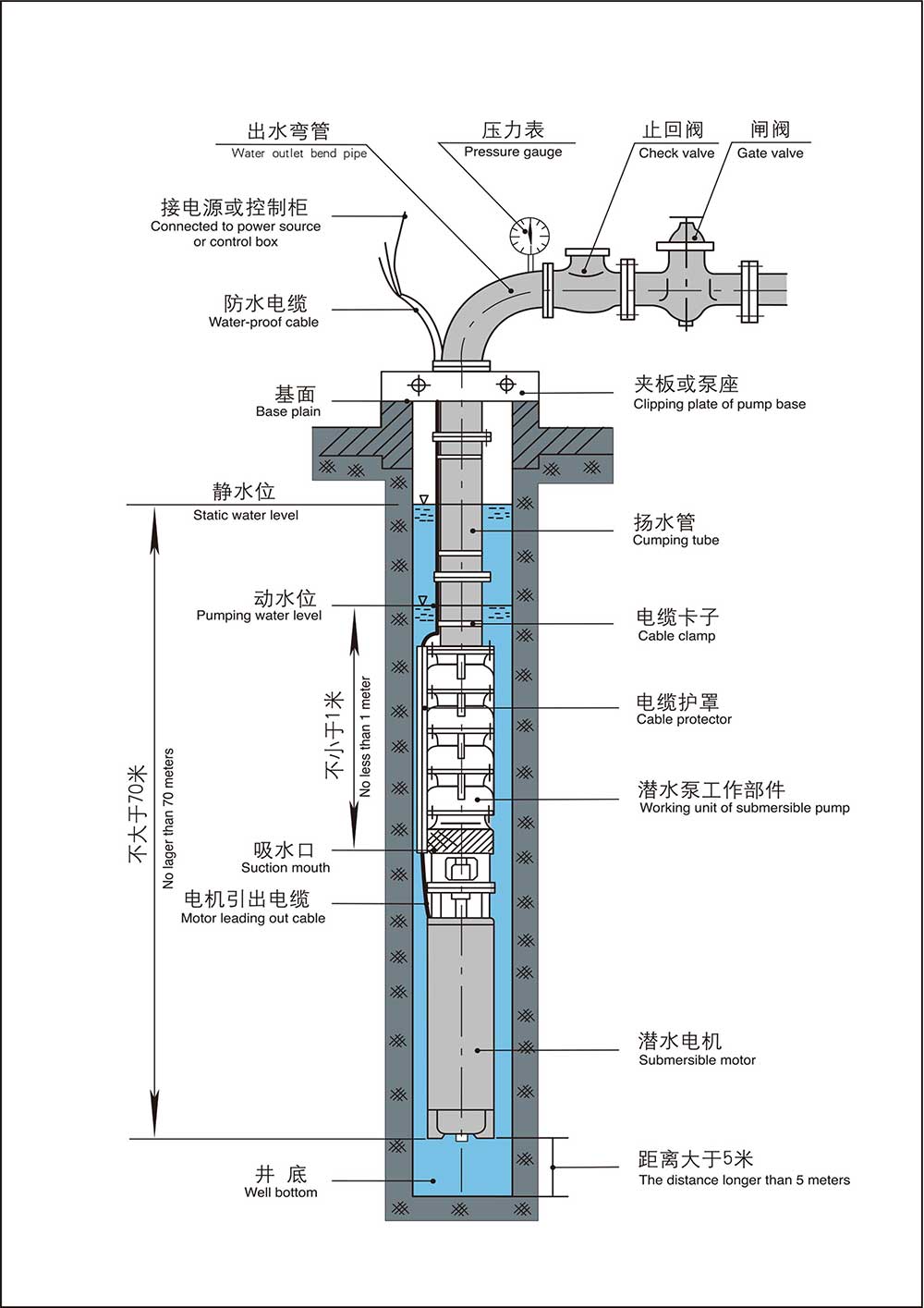

Wasserzuflussmenge (Einheit: m³/h):Das Gesamtvolumen des Grundwassers, das pro Stunde aus dem Brunnen fließt. Diese Daten werden in der Regel vom Bohrunternehmen bereitgestellt.

Statischer Wasserstand (Einheit: m):Die vertikale Höhe zwischen der Wasseroberfläche im Brunnen und dem Brunnenkopf, wenn die Pumpe nicht in Betrieb ist.

Dynamischer Wasserstand (Einheit: m):Da die Pumpe weiterhin Wasser pumpt, sinkt der Wasserstand im Brunnen kontinuierlich. Wenn sich der Wasserstand auf einer bestimmten Höhe stabilisiert, bleibt der Pumpenförderstrom stabil und der Wasserstand sinkt nicht mehr. Der vertikale Abstand zwischen dieser stabilen Wasseroberfläche und dem Brunnenkopf wird als dynamischer Wasserspiegel definiert.

Grundlegende Auswahlregeln

Durchflussanpassungsgrenze:Der Nenndurchfluss der Pumpe muss geringer sein als der stündliche Wasserzufluss des Brunnens, sonst läuft der Brunnen trocken und die Pumpe kann aufgrund des Trockenbetriebs durchbrennen.

Temperaturklassifizierung:Standard-QJ-Pumpen sind für Grundwasser mit normaler Temperatur; Hochtemperaturbeständige QJR-Pumpen müssen für heißes Quellwasser oder Grundwasser mit hoher Temperatur verwendet werden.

Korrosionsschutzlösung:Pumpen der QH-Serie werden für Brunnen mit saurem oder alkalischem korrosivem Wasser empfohlen.

Anforderung an den Brunnendurchmesser:Der Innendurchmesser des Brunnens muss größer sein als der Außendurchmesser des Pumpenkörpers, um sicherzustellen, dass die Pumpe reibungslos in den Brunnen abgesenkt werden kann.

So wählen Sie das Richtige ausTiefbrunnen-Tauchpumpe?

Vor der Auswahl eines Pumpenmodells sollten Kunden die folgenden Informationen bestätigen:

1. Erforderliche DurchflussrateBestimmen Sie die erforderliche Wasserleistung entsprechend der Bewässerungsfläche und dem Wasserbedarf.

2. Gesamtförderhöhe der Pumpe. Berechnen Sie die erforderliche Hubhöhe, einschließlich:

· Brunnentiefe

· Vertikaler Hubweg

· Druckverlust in der Rohrleitung

· Anforderungen an den Wasserdruck am Terminal

3. BohrlochdurchmesserWählen Sie einen Pumpendurchmesser, der für das vorhandene Bohrlochgehäuse geeignet ist.

4. StromversorgungBestätigen Sie Spannung, Frequenz und verfügbare elektrische Kapazität.

5. Wasserqualität: Überprüfen Sie die Wassertemperatur, den pH-Wert und den Feststoffgehalt.

Durch die Bereitstellung dieser Parameter wird sichergestellt, dass die ausgewählte Pumpe die erwartete Leistung liefert.

Was sollten Sie tun, wenn die folgenden Probleme auftreten?

FAQ

1. Wozu dient eine Tiefbrunnen-Tauchpumpe?

Eine Tiefbrunnen-Tauchpumpe wird hauptsächlich zur Grundwassergewinnung aus Tiefbrunnen und zur Wasserversorgung, für den Hausgebrauch, für industrielle Anwendungen und andere Wassertransferprojekte verwendet.

2. Kann diese Pumpe zur landwirtschaftlichen Bewässerung verwendet werden?

Ja. Die ATQJ-Serie ist für die Bewässerung von Ackerland, Sprinkleranlagen, Gewächshausbewässerung und andere landwirtschaftliche Wasserversorgungsanwendungen konzipiert.

3. Welche Informationen sind vor der Bestellung erforderlich?

Kunden sollten Folgendes bereitstellen:

· Erforderliche Durchflussmenge

· Pumpenkopf

· Brunnentiefe

· Brunnendurchmesser

· Informationen zur Wasserquelle

· Anforderungen an die Stromversorgung

4. Kann JINAOTE die Pumpe anpassen?

Ja. JINAOTE kann Pumpenparameter wie Durchflussrate, Förderhöhe, Motorleistung, Spannung und Materialien entsprechend den Projektanforderungen anpassen.

5. Wie tief kann diese Pumpe arbeiten?

Die zulässige Einbautiefe hängt vom gewählten Modell und den Betriebsbedingungen ab. Hochkopfmodelle können Hubhöhen von bis zu 900 Metern erreichen.

6. Welche Wartung benötigt eine Tiefbrunnen-Tauchpumpe?

Um eine stabile Leistung aufrechtzuerhalten, werden regelmäßige Überprüfungen des Isolationswiderstands, des Kabelzustands, des Betriebsstroms und der Wasserleistung empfohlen.
