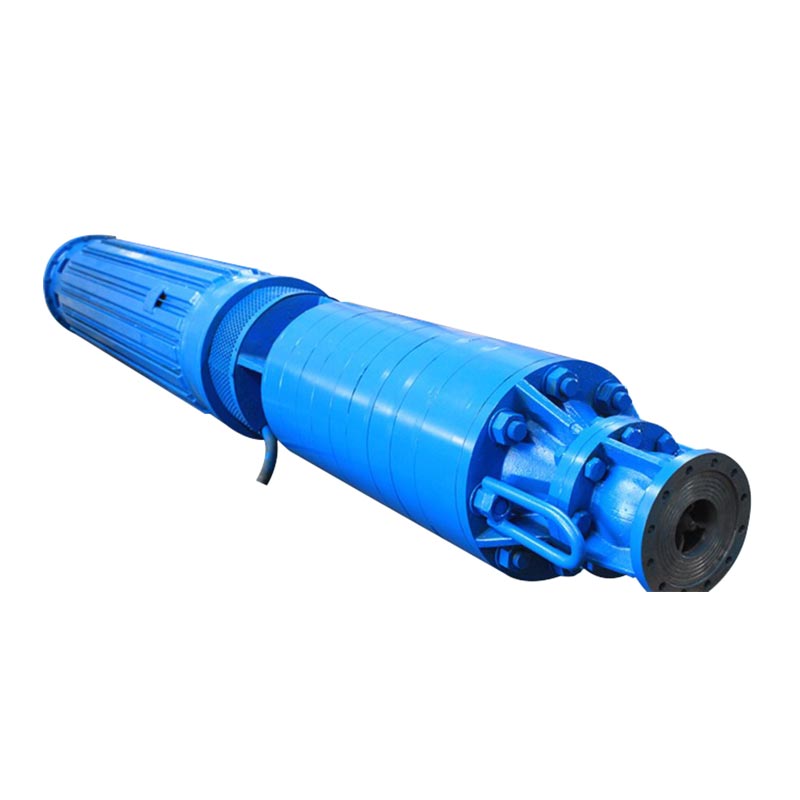

Entwässerungs-Tauchpumpe für den Bergbau

Die Wasseransammlung ist eine der größten Herausforderungen für die Effizienz und Sicherheit des Bergbaus. Überschüssiges Grundwasser, Niederschläge, und unterirdische Versickerung kann die Produktion unterbrechen, die Ausrüstung beschädigen und die Betriebskosten erhöhen.

Die Drainage-Tauchpumpe für den Bergbau ist für den Hochleistungseinsatz bei der kontinuierlichen Entwässerung von Minen konzipiert Betrieb und lange Lebensdauer sind gefragt. Entwickelt mit einem leistungsstarken Zentrifugalhydrauliksystem und robust Dank der Tauchmotortechnologie sorgt es für eine stabile Wasserentfernung auch in tiefen Minen, großen Tagebauen und Umgebungen Schleifpartikel enthalten.

Von Kohle- und Kupferminen bis hin zu Gold-, Zinn- und Diamantenabbaustätten sorgt diese Pumpe für zuverlässige Entwässerung Leistung unter anspruchsvollen Bedingungen.

Hauptvorteile

Maximale Betriebssicherheit.

Je geringer die Belastung des Aggregates durch Axialschub und eingesaugte Feststoffe und Schlick ist, desto höher ist die Betriebsleistung Zuverlässigkeit.

Lange Lebensdauer.

Je höher die Betriebssicherheit, desto höher die Lebensdauer. Bei Tauchmotorpumpen mit HDM kann die Lebensdauer 10 Jahre oder länger betragen.

Hohe Wirtschaftlichkeit.

Je länger die Lebensdauer und je höher der Wirkungsgrad (bis zu 90 %-plus), desto geringer sind die Betriebskosten.

Technische Merkmale

Durchflusskapazität Q: bis zu 6000 m'/h (26500 US gpm)
Förderhöhe H: bis 1500 m (5000 ft)
Druck p: bis 150 bar (2200 Psi)
Drehzahl n: bis 3600 U/min
Leistungsdaten des Motors:
Frequenz: 50 Hz/ 60 Hz
Spannung V: bis zu 14000 Volt
Motorleistung P: bis 5000 kW (6700 PS)
Drehzahl n: bis 3600 U/min
Temperatur t: bis 100 ℃
Materialien: Die Materialien werden individuell nach Ihren Anforderungen ausgewählt, darunter Grauguss, Sphäroguss, Bronze, Aluminiumbronze und Duplex-Edelstahl.

Struktur der Entwässerungs-Tauchpumpe für den Bergbau

1.Pump

(1) Die Tauchpumpe verfügt über ein Zentrifugallaufrad und eine radiale Leitschaufelstruktur; im Betrieb wird die Flüssigkeit radial angesaugt und radial abgeführt;
(2) Diese Tauchpumpe besteht hauptsächlich aus dem Laufrad, dem Dichtungsring, den oberen und unteren Leitschaufeln, den oberen und unteren Zwischenabschnitten, dem Saugabschnitt, dem Auslassabschnitt, der Pumpenwelle, dem oberen Drucklager, der Leitschaufelhülse und dem Zwischenübergangsabschnitt.
(3) Die Arbeitskammer der Pumpe besteht aus Laufrad, Leitschaufeln und Zwischenabschnitten. Das Laufrad, die Lagerhülsen und die Stahlhülsen bilden die Rotorbaugruppe, während im Saugabschnitt, im Auslassabschnitt und im Zwischenübergangsabschnitt Gleitlager installiert sind, um die rotierende Rotorbaugruppe zu stützen.
(4) Um Axialkräfte auszugleichen, sind die Laufräder symmetrisch angeordnet: Das obere Laufrad dreht sich im Uhrzeigersinn, während das untere Laufrad in die entgegengesetzte Richtung eingebaut ist. Die von den Laufrädern während des Betriebs erzeugten Axialkräfte heben sich gegenseitig auf und die verbleibende Axialkraft wird von dem mit dem Motor verbundenen Axiallager aufgenommen, wodurch die Lebensdauer des Geräts verlängert wird.
(5) Der Rotor wird mithilfe der radialen Schulter der Pumpenkupplung so positioniert, dass er mit der Kupplung des Motorlagergehäuses ausgerichtet ist, und axial mit Schrauben befestigt, um eine starre Verbindung zu bilden.

2. Motorstruktur

(1) Der Motor besteht aus Stator, Rotor, oberen und unteren Führungslagern, Drucklagern, Sockel und Wellenverlängerungsdichtung Montage und andere Komponenten.

(2) Die Motorwellenverlängerung wird mit einer gummiverstärkten Öldichtung und einer Gleitringdichtung abgedichtet.

(3) An der Unterseite des Motors ist eine Gummi-Expansionsblase angebracht, um den Druck zwischen den Motoren auszugleichen Innenhohlraum und das äußere Wasser, wenn im Inneren des Motors eine thermische Ausdehnung und Kontraktion auftritt oder wenn die Der äußere Wasserstand schwankt. Der untere Teil des Motors ist mit korrosionsbeständigem verzinktem Blech ausgekleidet Metall.

(4) Die Außenfläche des Motorgehäuses weist Kühlrippen und Kühlwasserkanäle auf. Während des Betriebs wird die Der Innenraum des Motors ist mit Wasser gefüllt, das durch das Laufrad an der Unterseite des Rotors umgewälzt wird gleichmäßige Innentemperatur. Gleichzeitig wird der mit hoher Geschwindigkeit über die Außenfläche des Motors fließende Wasserstrom zerstreut Wärme vom Gehäuse, den Kühlrippen und den Wasserkanaloberflächen ab.

(5) Die Statorwicklungen des Motors bestehen aus wasserbeständigem isoliertem Hochspannungsdraht, der eine hervorragende Temperatur bietet Widerstands- und Isolationseigenschaften. Die Wickeldrähte sind mit einem wasserfesten Hochspannungsstromkabel verbunden. Zusätzlich sind an der Oberfläche der Wicklungsenden Temperatursensoren angebracht, die den Wasserstand überwachen Temperatur um sie herum. Die Temperatursensoren sind an ein vieradriges Kabel angeschlossen; Beide Kabel werden durch die Kabelaustrittslöcher in der oberen Führung herausgeführt Lagergehäuse.

(6) Der Rotor ist vom Käfigläufertyp, wobei der Käfig aus Kupferleitern besteht.

(7) Die oberen und unteren Führungslagergehäuse sind mit Lagerschalen ausgestattet und ein Drucklager ist eingebaut das untere Ende des Rotors. Die Axiallagerbaugruppe besteht aus oberen und unteren Axiallagern und einem Gleitlager Platte, die zur Aufnahme axialer Kräfte dient; Das obere Axiallager ist segmentiert, das untere Das Axiallager ist ein segmentierter Sektortyp.

Typische Anwendungen

Kohlebergbau

Effiziente Entfernung von Grundwasser aus unterirdischen Kohlebergwerken.

Metallbergbau

Geeignet für Entwässerungssysteme im Kupfer-, Gold-, Zinn- und Diamantenabbau.

Tagebau

Bewältigt die Ansammlung von Niederschlägen und die Grundwasserkontrolle in großen Bergbaugruben.

Entwässerung von Tiefbergwerken

Hochdruckkonfiguration für tiefe Untertageoperationen.

FAQ

F1: Welche Art von Wasser kann eine Bergbau-Tauchpumpe verarbeiten?

Die Pumpe ist für Grubenwasser konzipiert, das Grundwasser, Sedimente und Schwebstoffe enthält. Materialauswahl kann je nach Wasserbedingungen angepasst werden.

F2: Wie tief kann eine Entwässerungs-Tauchpumpe für den Bergbau arbeiten?

Abhängig von der Konfiguration kann die Pumpe Förderhöhen von bis zu 1500 Metern erreichen und ist somit für den Tiefbergbau geeignet Entwässerungsanwendungen.

F3: Welche Materialien sind für Bergbaupumpen erhältlich?

Zu den gängigen Materialien gehören Gusseisen, Sphäroguss, Bronze, Aluminiumbronze und Duplex-Edelstahl. Die Die Auswahl hängt von den Korrosions- und Abriebanforderungen ab.

F4: Kann die Pumpe für verschiedene Minen angepasst werden?

Ja. Die hydraulische Leistung der Pumpe, die Motorspannung, die Leistung, die Materialien und die Konfiguration können entsprechend angepasst werden Projektanforderungen.
