Elektrische Tauchpumpe für Öl

Die elektrische Tauchpumpe für Öl ist ein künstliches Fördersystem im Bohrloch, das für die kontinuierliche Förderung von Rohöl ausgelegt ist Produktion in Tiefbrunnen, Offshore-Plattformen und komplexen Lagerstättenbedingungen. Es integriert eine hohe Leistung Tauchmotor, mehrstufige Kreiselpumpe, gas- und sandbeständiges Schutzsystem und zuverlässige Abdichtung Struktur, um eine stabile Ölhebeleistung zu gewährleisten.

Entwickelt für Bohrlöcher mit hohem Wasserstand, ausgereifte Ölfelder, Offshore-Produktion und anspruchsvolle Lagerstättenumgebungen Das Öl-ESP-System hilft Betreibern, die Produktionseffizienz zu verbessern, die Häufigkeit von Überarbeitungen zu reduzieren und langfristig zu senken Betriebskosten.

Da mehrere Pumpendurchmesser, Leistungskonfigurationen und Materialoptionen verfügbar sind, kann es individuell angepasst werden Bohrlochtiefe, Flüssigkeitseigenschaften, Temperatur und Produktionsanforderungen.

Funktionsprinzip

Eine elektrische Tauchpumpe für Öl wandelt im Inneren elektrische Energie in hydraulische Hubkraft um Öl Na ja.

Das System besteht im Wesentlichen aus:
• Tauchmotor
• Protektorbereich
• Ansaugsystem
• Mehrstufige Kreiselpumpe
• Komponenten für die Gashandhabung
• Stromkabelsystem

Während des Betriebs treibt der Motor mehrere Laufräder mit hoher Geschwindigkeit an. Jede Laufradstufe erhöht den Flüssigkeitsdruck durch Zentrifugalkraft. Nach dem Durchlaufen von Hunderten von Pumpenstufen gewinnt das Rohölgemisch ausreichend an Volumen Druck, um den Lagerstättendruck, die Bohrlochtiefe und den Rohrleitungswiderstand zu überwinden, bevor die Oberfläche erreicht wird.

Die vollständig eingetauchte Struktur ermöglicht einen kontinuierlichen Betrieb unter unterirdischen Hochdruckbedingungen und schützt gleichzeitig interne Komponenten vor Öl, Gas, Wasser und korrosiven Substanzen.

Hauptkomponenten und Struktur

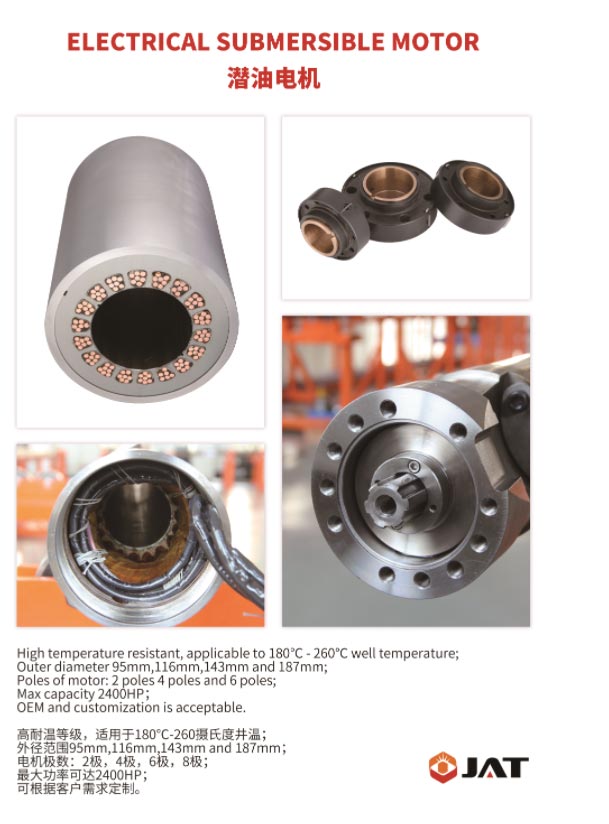

1. Tauchmotor

Der hocheffiziente Motor bietet eine stabile Antriebsleistung für den Langzeitbetrieb im Bohrloch.

Merkmale:
Hohe Isolationsleistung
Dauerbetriebsfähigkeit
Stabile Temperaturregelung
Anpassbare Spannungskonfiguration

2. Mehrstufige Kreiselpumpe

Der Pumpenteil ist mit mehreren Laufrad- und Diffusorstufen ausgestattet.

Vorteile:
Hohe Hebefähigkeit
Stabile Durchflussleistung
Optimierter hydraulischer Wirkungsgrad
Reduzierter Energieverlust

3. Schutzsystem

Der Schutz isoliert den Motor von Bohrlochflüssigkeiten.

Funktionen:
Verhindert das Eindringen von Öl und Wasser
Gleicht inneren und äußeren Druck aus
Verlängert die Lebensdauer des Motors

4. Bohrlochkabelsystem

Spezielle ölbeständige Kabel sorgen für eine zuverlässige Kraftübertragung bei hohen Temperaturen und hohem Druck Umgebungen.

Technische Spezifikationen

Technische Parameter können an die spezifischen Ölfeldbedingungen angepasst werden.

Anwendungen

• Onshore-Ölfeldentwicklung: Die elektrische Tauchpumpe für Öl ist perfekt für konventionelles Öl geeignet Bohrlöcher, Niederdruck-Ölreservoirs und wasserflutende Entwicklungsbrunnen, die eine stabile tägliche Rohölförderung ermöglichen und Befriedigung des langfristigen kontinuierlichen Produktionsbedarfs von Landölfeldern.

• Offshore-Öl- und Gasproduktion: Anpassbar an enge Offshore-Bohrlöcher und raue Arbeitsbedingungen auf See, Mit kompakter Struktur und geringer Ausfallrate zur Reduzierung der Offshore-Wartungs- und Betriebskosten.

• Spezieller Reservoirbetrieb: Gilt für leicht korrosive und abrasive Ölquellen mit hohem Wassergehalt sowie für geothermische Ölquellen, die eine sichere und effiziente Flüssigkeitsförderung unter komplexen Arbeitsbedingungen unterstützen.

• Stimulation und Wiederherstellung von Ölquellen: Ideal für ertragsarme und erschöpfte Ölquellen, um die Flüssigkeit effektiv zu verbessern Liefereffizienz und Wiederbelebung der Produktionskapazität alternder Ölfelder.

Produktmerkmale

• Strukturelles Design: Die elektrische Tauchpumpe für Öl hat ein gepflegtes, kompaktes Erscheinungsbild mit mehreren optionale Außendurchmesser, die perfekt zu unterschiedlichen Bohrlochgrößen passen und sich an verschiedene Ölarten anpassen Brunnen.

• Hohe Hebeeffizienz: Die optimierte mehrstufige Hydraulikstruktur sorgt für einen stabilen Druckanstieg und einen großen Durchfluss Geschwindigkeit, wodurch eine hocheffiziente kontinuierliche Rohölförderung realisiert wird.

• Hervorragende Anpassungsfähigkeit an die Umwelt: Ausgestattet mit erstklassigen Dichtungs- und Schutzstrukturen, die Korrosion widerstehen und Abrieb durch gemischte Medien aus Öl, Gas und Wasser im Bohrloch.

• Niedrige Betriebskosten: Bietet einen niedrigen Energieverbrauch, einen stabilen Betrieb und eine niedrige Ausfallrate, was zu einer erheblichen Reduzierung führt Verluste durch manuelle Wartung und Feldabschaltung.

• Lange Lebensdauer: Werkskalibrierte Baugruppe und hochbelastbares Lagerdesign verbessern die allgemeine strukturelle Stabilität und den Betriebszyklus der Ausrüstung verlängern.

Hot Sale-Serienprodukt

• Serie 400: Klassisches Universalmodell mit kompakter Größe, geeignet für konventionelle Ölquellen mit kleinem Durchmesser, mit stabiler Leistung und Kosteneffizienz für die allgemeine Ölfeldproduktion.

• 538/540-Serie: Passt zu Spiralrohr-Einsatzsystemen und ist für Ölquellen mit mittlerem und großem Durchmesser geeignet. Unterstützung von Arbeitsszenarien mit hohem Durchfluss und hohem Hub.

Produktmerkmale und Wettbewerbsvorteile

• Hervorragende Ausfallsicherheit: Hochbelastbares Drucklager und vollständig abgedichtete Schutzstruktur widerstehen Stößen im Bohrloch und reduzieren so die Geräteausfallrate und die Häufigkeit von Aufarbeitungen.

• Energiesparender und effizienter Betrieb: Die optimierte Modellierung der Fluiddynamik reduziert den hydraulischen Verlust und senkt die Leistung langfristiger Energieverbrauch und Gesamtbetriebskosten für Ölfelder.

• Starke Anpassungsfähigkeit: Mehrere Spezifikationen und Materialkonfigurationen stehen zur Verfügung, um korrosiven, abrasive und besondere Arbeitsbedingungen bei hohen Temperaturen.

• Niedrige Gesamtbetriebskosten: Lange Lebensdauer, minimaler Wartungsaufwand und hohe Betriebsstabilität nachhaltige wirtschaftliche Vorteile für Ölfeldunternehmen.

Wie wählt man die richtige elektrische Tauchpumpe aus?

Die Auswahl des richtigen ESP-Modells erfordert die Bewertung mehrerer Bohrlochbedingungen.

1. Anforderung an die Produktionsrate

Bohrlöcher mit höherer Produktion erfordern:
Größerer Pumpendurchmesser
Höhere Durchflusskapazität
Optimierte Hydraulikstufen

2. Brunnentiefe

Tiefbrunnen erfordern:
Höhere Kopfkapazität
Mehr Pumpenstufen
Stärkere mechanische Struktur

3. Flüssigkeitseigenschaften

Wichtige Faktoren sind:
Wasserschnittprozentsatz
Gasgehalt
Sandkonzentration
Korrosionsgrad
Rohölviskosität

4. Betriebstemperatur

Hochtemperaturbrunnen erfordern:
Hochtemperatur-Motorisolierung
Hitzebeständige Materialien
Verbessertes Kühldesign

Qualitätskontrolle

• Rohstoffinspektion: Alle Kernmaterialien, einschließlich der Legierungswelle und des Korrosionsschutzzubehörs, werden einer strengen Prüfung unterzogen Komponententests, um die Einhaltung der Bohrlochstandards für Ölfelder sicherzustellen.

• Präzisionsfertigung: Verwendet numerische Strömungsoptimierung und CNC-Präzisionsbearbeitung garantieren eine genaue Abstimmung von Laufrädern, Diffusoren und Strukturteilen.

• Leistungstests im Werk: Jede Einheit besteht den Vollstrom-Drucktest, den Langzeitbetriebstest und die Abdichtung Leistungstest vor der Auslieferung, um Stabilität und Zuverlässigkeit zu überprüfen.

• Standardisierte Montage: Implementiert einen einheitlichen Werkskalibrierungs- und Kompressionsmontageprozess, um eine manuelle Montage zu vermeiden Montagefehler vermeiden und eine gleichbleibende Produktqualität gewährleisten.

• Vollständige Qualitätszertifizierung: Einhaltung internationaler Spezifikationen der Erdölindustrie, mit Rückverfolgbarkeit Produktions- und Prüfprotokolle für alle Produkte.

Unterschiede zu gewöhnlichen Tauchpumpen

• Anwendungsorientierung: Die elektrische Tauchpumpe für Öl ist professionell für die Erdölförderung im Bohrloch konzipiert Heben, Anpassen an Öl-Gas-Wasser-Mischmedien; Gewöhnliche Tauchpumpen dienen hauptsächlich der Förderung von sauberem Wasser und Herkömmliche industrielle Wasserversorgung, ungeeignet für ölige korrosive Medien.

• Strukturelle Festigkeit: Oil ESP verfügt über eine Hochdruck- und Korrosionsschutzkonstruktion, um extremen Belastungen standzuhalten Druck und Temperatur im Bohrloch; Gewöhnliche Tauchpumpen haben eine geringe strukturelle Festigkeit und ein schlechtes Medium Anpassungsfähigkeit.

• Betriebsstabilität: Oil ESP unterstützt einen langfristigen, unterbrechungsfreien Bohrlochbetrieb rund um die Uhr; gewöhnliches Tauchboot Pumpen sind nicht für den kontinuierlichen Hochlast-Langzyklusbetrieb ausgelegt und störanfällig.

• Leistungsparameter: Das Öl-ESP erreicht einen extrem hohen Auftrieb und einen großen Durchfluss für die Anhebung tiefer Ölreservoirs. gewöhnlich Tauchpumpen haben eine begrenzte Hub- und Förderleistung und sind daher nicht in der Lage, den Anforderungen der Tiefbrunnenförderung gerecht zu werden.

• Schutzleistung: Ausgestattet mit professioneller Bohrlochabdichtung und Abriebschutz; gewöhnlich Tauchpumpen haben einfache Dichtungsstrukturen und können Korrosion und Abrieb im Bohrloch nicht widerstehen.

Häufig gestellte Fragen

1. Wozu dient eine elektrische Tauchpumpe bei der Ölförderung?

Ein ESP ist ein künstliches Hebesystem, das zur Steigerung der Rohölproduktion verwendet wird, indem Öl aus Tiefbrunnen gefördert wird Der natürliche Reservoirdruck reicht nicht aus.

2. Was ist der Unterschied zwischen einer ESP und einer normalen Tauchpumpe?

Öl-ESP-Systeme sind für Hochdruck-Ölquellen und Öl-Wasser-Gemische konzipiert, während gewöhnliche Tauchpumpen verwendet werden sind hauptsächlich für Wasserpumpanwendungen konzipiert.

3. Wie wähle ich das richtige ESP-Modell aus?

Die Auswahl hängt von der Bohrlochtiefe, der Produktionsrate, den Flüssigkeitseigenschaften, der Temperatur, dem Gehäusedurchmesser und dem Betrieb ab Bedingungen.

4. Können ESP-Pumpen in Ölquellen mit hohem Wasserstand eingesetzt werden?

Ja. ESP-Systeme werden häufig in ausgereiften Ölfeldern mit Produktionsbedingungen mit hohem Wasseranteil eingesetzt.

5. Wie lange kann ein Öl-ESP unter Tage betrieben werden?

Die Lebensdauer hängt von den Betriebsbedingungen, der Materialauswahl, der Installationsqualität und dem Wartungsmanagement ab.

6. Kann das ESP-System individuell angepasst werden?

Ja. Pumpendurchmesser, Motorleistung, Materialien und hydraulische Stufen können je nach Bohrloch individuell angepasst werden Anforderungen.

7. Welche Tests werden vor der Auslieferung durchgeführt?

Zu den typischen Tests gehören hydraulische Leistungstests, Isolationstests, Dichtungstests und Montageüberprüfungen.

8. Ist ein ESP für die Offshore-Ölförderung geeignet?

Ja. Kompakte Bauweise und lange Betriebszyklen machen ESP-Systeme für Offshore-Ölförderanwendungen geeignet.
