Als erfahrener PumpenherstellerAOTEbietet dieVerstopfungsfreie Abwasser-Tauchpumpefür die kommunale Abwasserbehandlung, industrielle Entwässerung und anspruchsvolle Abwasserbehandlungsanwendungen. Sein spezielles Laufraddesign, flexible Installationsoptionen und anpassbare Materialkonfigurationen tragen dazu bei, das Verstopfungsrisiko zu reduzieren und eine zuverlässige Abwasserübertragung zu unterstützen.
Eine verstopfungsfreie Abwasser-Tauchpumpe dient zum Transport von Abwasser, das Schwebstoffe, weiche Fasern und andere Verunreinigungen enthält, und minimiert gleichzeitig Unterbrechungen durch Verstopfungen. Es wird häufig in kommunalen Abwasserstationen, Industrieanlagen, Gewerbegebäuden, Baustellen und Umweltschutzprojekten eingesetzt. Die Auswahl der richtigen Pumpe erfordert eine sorgfältige Bewertung von Durchflussrate, Förderhöhe, Feststoffdurchlasskapazität, Flüssigkeitseigenschaften, Installationsbedingungen und Motorleistung. AOTE bietet einen breiten Betriebsbereich, mehrere Installationsmethoden und Materialoptionen für unterschiedliche Abwassersysteme. Das Verständnis dieser Faktoren hilft Projektmanagern und Beschaffungsexperten, die Betriebszuverlässigkeit zu verbessern, die Wartung zu vereinfachen und die Lebenszykluskosten zu kontrollieren.

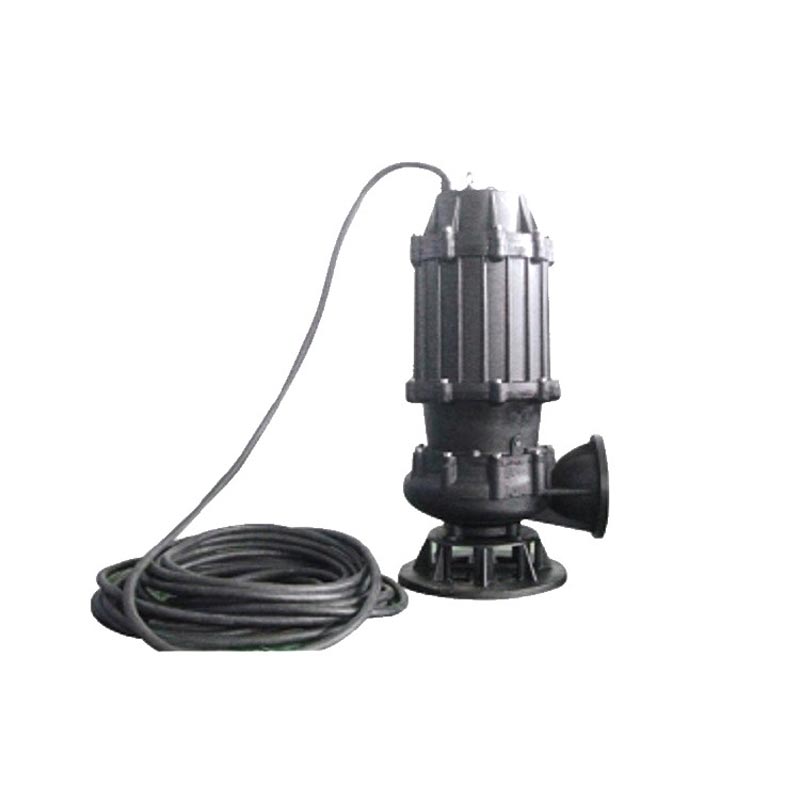

Eine verstopfungsfreie Abwasser-Tauchpumpe ist eine Pumpeinheit, die für den Unterwasserbetrieb und die Förderung von Abwasser mit festen Partikeln, Schwebstoffen und faserigen Verunreinigungen ausgelegt ist. Im Gegensatz zu herkömmlichen Reinwasserpumpen, die möglicherweise Schwierigkeiten beim Umgang mit Schmutz haben, verwenden Abwasserpumpen hydraulische Kanäle und Laufradkonfigurationen, die an kontaminierte Flüssigkeiten angepasst sind.
Die Tauchkonstruktion integriert Pumpe und Motor in einer kompakten Baugruppe. Bei ordnungsgemäßer Installation kann das Gerät in einer Abwassergrube, einem Sammeltank oder einem Abwassersumpf betrieben werden, sodass kein separater oberirdischer Pumpenraum erforderlich ist.
Das verstopfungsfreie Design ist besonders wertvoll in Systemen, in denen das Abwasser Haare, weiche Fasern, Papierfragmente und andere Materialien enthält, die sich um rotierende Komponenten ansammeln oder enge Durchflusswege behindern können. Die Verstopfungsfreiheit hängt jedoch von der Laufradkonstruktion, den Abmessungen der Feststoffe, der Art des Abwassers und den gewählten Betriebsbedingungen ab.
Für Projektingenieure besteht das Ziel nicht nur darin, Wasser zu bewegen. Ziel ist es, eine stabile hydraulische Leistung unter wechselnden Abwasserbedingungen aufrechtzuerhalten und gleichzeitig den Wartungsaufwand überschaubar zu halten.
Das Hauptfunktionsprinzip besteht darin, die Tauchpumpentechnologie mit einer hydraulischen Struktur zu kombinieren, die für Abwasser mit Verunreinigungen geeignet ist. In den Produktinformationen von AOTE wird ein offenes Laufrad mit nach hinten gekehrten Schaufeln als Designansatz zur Reduzierung von Faserverfilzungen und Verstopfungsrisiken identifiziert.
Ein entsprechend gestalteter Laufrad- und Pumpenkanal ermöglicht eine freiere Bewegung der Feststoffe durch das Hydrauliksystem. Die tatsächliche maximale Partikelgröße hängt vom gewählten Modell und seiner Austragskonfiguration ab.
Faserstoffe können sich um rotierende Teile wickeln oder sich an verengten Durchgängen ansammeln. Eine geeignete verstopfungsfreie Laufradgeometrie trägt dazu bei, dieses Risiko zu verringern, insbesondere bei Abwasser, das weiche Fasern und Schwebstoffe enthält.
Bei der Tauchinstallation wird die Pumpeinheit nahe an der Abwasserquelle platziert, was dazu beiträgt, die Systemauslegung zu vereinfachen und den Bedarf an langen Sauganordnungen zu reduzieren. Für einen zuverlässigen Betrieb sind korrektes Eintauchen, Abflussleitungen und Motorschutz weiterhin von entscheidender Bedeutung.
Es ist wichtig, eine nicht verstopfende Pumpe von einer schneidenden Abwasserpumpe zu unterscheiden. Ein nicht verstopfendes Modell ist darauf ausgelegt, geeignete Feststoffe durch seine Hydraulikkanäle zu leiten, während ein Schneidmodell einen speziellen Mechanismus verwendet, um bestimmte faserige oder fadenförmige Materialien in kleinere Stücke zu zerkleinern. Die beste Option hängt von der Abwasserzusammensetzung und den Systemanforderungen ab.
Bei der Bewertung einer Abwasserpumpe sollten Käufer deren Betriebsbereich prüfen, anstatt sich nur auf die Motorleistung zu verlassen. AOTE listet die folgenden Parameterbereiche für seine verstopfungsfreie Abwasser-Tauchpumpe auf.
| Parameter | Veröffentlichter Bereich | Überlegungen zur Auswahl |
|---|---|---|
| Durchflussrate | 4–5.500 m³/h | Passen Sie das erforderliche Abwasserübertragungsvolumen an. |
| Gesamtkopf | 5–80 m | Berücksichtigen Sie Höhenunterschiede und Rohrleitungsverluste. |
| Auslassdurchmesser | 40–600 mm | Koordinieren Sie den Pumpenauslass mit dem Auslasssystem. |
| Motorleistung | 0,37–550 kW | Bestätigen Sie den Betriebspunkt, den Wirkungsgrad und die Betriebslast. |
| Spannungsoptionen | 380 V / 6.000 V / 100.000 V wie aufgeführt | Erkundigen Sie sich vor der Bestellung beim Hersteller nach der genauen Nennspannung. |
| Frequenz | 50 Hz / 60 Hz | Passen Sie die örtliche Stromversorgung und Motorkonfiguration an. |
Technischer Hinweis:Hierbei handelt es sich um veröffentlichte Produktfamilienreihen, die keine Garantie dafür bieten, dass jede Kombination aus Durchfluss, Förderhöhe, Auslassdurchmesser und Motorleistung in einem Modell verfügbar ist. Der aufgeführte Spannungseintrag von 100.000 V ist für diese Gerätekategorie ungewöhnlich und sollte direkt bei AOTE bestätigt werden. Fordern Sie das entsprechende Modelldatenblatt und die Leistungskurve an, bevor Sie die Spezifikationen festlegen.
Weitere Produktinformationen finden Sie auf der Produktseite der verstopfungsfreien Abwasser-Tauchpumpe von AOTE.
Verstopfungen können die Entwässerung unterbrechen, eine Notfallwartung auslösen und die Arbeitskosten erhöhen. Eine richtig ausgewählte, verstopfungsfreie Pumpe verringert die Wahrscheinlichkeit von Unterbrechungen durch verträgliche Feststoffe und weiche Fasern und trägt so zu einem gleichmäßigeren Betrieb von Abwassersystemen bei.
Das Abwasser variiert erheblich zwischen kommunalen Systemen, Produktionsstätten und chemischen Verarbeitungsbetrieben. AOTE listet Materialoptionen auf, darunter Gusseisen, SS304, SS316, SS316L und Duplex-Edelstahl. Die geeignete Auswahl hängt von der Korrosionseinwirkung, der Chloridkonzentration, dem Schleifmittelgehalt, der Temperatur und anderen Flüssigkeitseigenschaften ab.
Unterschiedliche Pumpstationen haben unterschiedliche Zugangs-, Rohrleitungs- und Wartungsanforderungen. Mehrere Installationsanordnungen ermöglichen es Ingenieuren, die Ausrüstung an bestehende Infrastruktur oder neue Bauprojekte anzupassen.
Durch die Verringerung der Verstopfungshäufigkeit kann die Notwendigkeit ungeplanter Inspektionen und Reinigungen verringert werden. Automatische Kupplungsanordnungen können auch den Ausbau erleichtern, wenn die Installation für das Heben von Führungsschienen und eine zugängliche Wartung ausgelegt ist.
Mit einer Reihe von hydraulischen Kapazitäten, Auslassgrößen und Nennleistungen kann die Produktfamilie für Projekte evaluiert werden, die von kleineren Abwassersammelsystemen bis hin zu großen kommunalen Pumpanlagen reichen. Die endgültige Eignung muss durch modellspezifische Ingenieurberechnungen ermittelt werden.
Verstopfungsfreie Abwasser-Tauchmotorpumpen werden überall dort eingesetzt, wo Abwasser gefördert werden muss, obwohl Feststoffe und faserige Verunreinigungen vorhanden sind.
Für Anwendungen mit langen Stoffstreifen, Seilen, Kunststofffolien oder anderen stark verwickelten Abfällen sollten Käufer prüfen, ob eine Schneidpumpe besser geeignet ist. Bei korrosiven Industrieabwässern sollte vor der Auswahl der Ausrüstung die Materialverträglichkeit bestätigt werden.
Die Installation beeinflusst die Betriebsstabilität, den Wartungszugang und die Gesamtprojektkosten. AOTE identifiziert verschiedene Installationskonfigurationen für sein verstopfungsfreies Abwasserpumpensortiment.
| Installationsmethode | Typische Konfiguration | Am besten geeignete Situation |
|---|---|---|
| Automatische Kopplung | Die Pumpe wird entlang von Führungsschienen abgesenkt und mit der Auslassanordnung verbunden. | Permanente Abwasserstationen, die bequem entfernt und gewartet werden müssen. |
| Bewegliches Hartrohr | Die Pumpe steht auf einem Fundament und ist an eine starre Druckleitung angeschlossen. | Anwendungen, die stabile Rohrleitungen und eine repositionierbare Pumpe erfordern. |
| Bewegliches flexibles Rohr | Eine unterstützte Pumpe wird an einen flexiblen Auslassschlauch angeschlossen. | Temporäre Entwässerung und Orte, an denen die Pumpe bewegt werden muss. |
| Feste Trockenaufstellung | Die Pumpe wird in einer geeigneten Trockenkammer oder einer dafür vorgesehenen Rohrleitungsanordnung installiert. | Systeme zur barrierefreien Inspektion und Wartung von Geräten. |
| Feste Nassinstallation | Die Pumpe wird in einem Abwasserbrunnen befestigt, wobei ihr Auslass an die Abwasserleitung angeschlossen ist. | Permanente Installationen mit ausreichenden Zugangs- und Hebevorrichtungen. |
Die Installationsdetails sollten anhand der Zeichnungen und Anweisungen des ausgewählten Modells bestätigt werden. Ingenieure sollten außerdem Hebevorrichtungen, Rückschlagventile, Absperrventile, elektrischen Schutz, minimales Eintauchen und Zugang für Routineinspektionen überprüfen.
Um einen zuverlässigen Betrieb zu gewährleisten und unnötigen Energieverbrauch zu vermeiden, ist die richtige Dimensionierung von entscheidender Bedeutung. Bereiten Sie die folgenden Informationen vor, bevor Sie ein Angebot anfordern.
Sobald diese Angaben vorliegen, kann der Hersteller geeignete Modelle identifizieren und den Betriebspunkt anhand der Pumpenleistungskurve überprüfen. Bei abrasivem oder korrosivem Abwasser sollten gleichzeitig die Materialauswahl und die Verschleißzugaben überprüft werden.
Eine verstopfungsfreie Konstruktion verringert bestimmte Verstopfungsrisiken, macht jedoch eine Inspektion nicht überflüssig. Ein praktisches Wartungsprogramm schützt Motor, Dichtungen, Laufrad und Austragssystem.
Betreten Sie niemals eine Abwassergrube oder einen geschlossenen Raum ohne die erforderlichen Verfahren für beengte Räume, atmosphärische Tests, Isolierung und geschultes Personal. Wenn die Pumpe zu Wartungszwecken ausgebaut wird, sind elektrische Isolierung und sichere Hebeverfahren unerlässlich.
Eine verstopfungsfreie Abwasserpumpe ist für die Förderung von Abwasser geeignet, das geeignete Feststoffe und faserige Verunreinigungen enthält. Die Laufradgeometrie und die Strömungskanäle tragen dazu bei, das Verstopfungsrisiko zu verringern, das bei herkömmlichen Reinwasserpumpen auftreten kann. Die tatsächliche Feststoffdurchlässigkeit hängt vom Modell und den Abwassereigenschaften ab.
AOTE veröffentlicht einen Durchflussbereich der Produktfamilie von 4–5.500 m³/h mit einem Förderhöhenbereich von 5–80 m. Der erreichbare Förderstrom und die Förderhöhe hängen vom gewählten Modell und Betriebspunkt ab. Fordern Sie eine Leistungskurve an, um die erforderlichen Betriebsbedingungen zu bestätigen.
Zu den Materialoptionen gehören je nach Konfiguration Edelstahlsorten und Duplex-Edelstahl. Die Eignung hängt von den spezifischen Chemikalien, dem pH-Wert, der Temperatur, der Chloridkonzentration und anderen Betriebsbedingungen ab. Teilen Sie diese Angaben dem Hersteller mit, bevor Sie Materialien auswählen.
Nein. Offene Laufräder können Vorteile bieten, wenn Abwasser Feststoffe und Fasern enthält, während geschlossene Laufräder bei bestimmten Anwendungen einen höheren Spitzenwirkungsgrad bieten können. Das beste Design hängt von der Flüssigkeit, der erforderlichen Effizienz, dem Partikeldurchgang, den Verschleißbedingungen und dem Betriebspunkt ab.
Beginnen Sie mit der erforderlichen Durchflussrate, der Gesamtförderhöhe, der Feststoffpartikelgröße, der Abwasserzusammensetzung, der Temperatur, der Spannung und der Installationsmethode. Der Hersteller kann dann kompatible Modelle bewerten und eine Konfiguration basierend auf den Leistungsanforderungen des Systems empfehlen.
Geben Sie den erforderlichen Durchfluss in m³/h, die Gesamtförderhöhe in Metern, die Flüssigkeitstemperatur, den pH-Wert, den Feststoffgehalt und die Partikelgröße, die Stromversorgung, die Installationsmethode und den voraussichtlichen Betriebsplan an. Zeichnungen des Sumpfes und der Abflussleitung sind ebenfalls hilfreich, sofern verfügbar.
Eine verstopfungsfreie Abwasser-Tauchpumpe kann Abwasserbetreibern dabei helfen, verstopfungsbedingte Unterbrechungen zu reduzieren, die Installation zu vereinfachen und eine zuverlässige Flüssigkeitsübertragung in kommunalen, gewerblichen und industriellen Umgebungen aufrechtzuerhalten. Die besten Ergebnisse werden erzielt, wenn die hydraulische Leistung, die Feststoffdurchlasskapazität, die Materialien und die Installationsanordnung der Pumpe an die tatsächlichen Arbeitsbedingungen angepasst werden. Regelmäßige Inspektionen und korrekter Betrieb bleiben für den langfristigen Betrieb unerlässlich.
AOTE bietet eine Reihe verstopfungsfreier Abwasser-Tauchpumpenkonfigurationen für unterschiedliche Abwassertransportanforderungen, unterstützt durch technische Auswahlunterstützung und Materialoptionen. Wenn Sie eine Abwasserpumpstation planen, bestehende Anlagen aufrüsten oder eine maßgeschneiderte industrielle Entwässerungslösung beschaffen möchten, lesen Sie die Produktspezifikationen undKontaktieren Sie unsentsprechend Ihrer Durchflussrate, Förderhöhe, Flüssigkeitseigenschaften und Installationsanforderungen. AOTE kann Ihnen bei der Bewertung einer geeigneten Pumpenkonfiguration für Ihr Projekt helfen.
