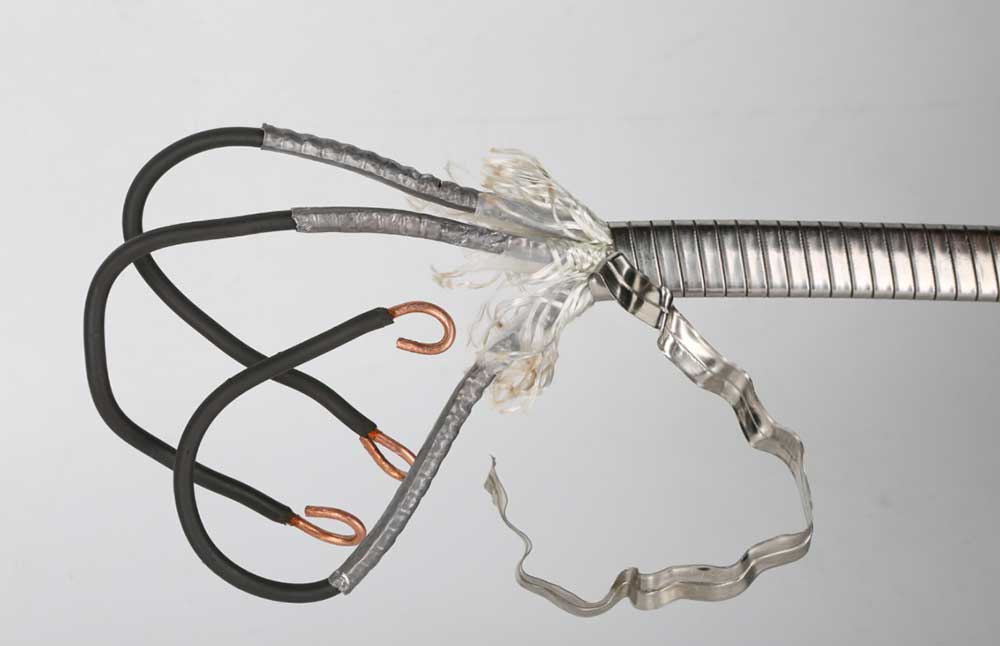

Das Anschlusskabel (Flaches Miniaturkabel, MLE) besteht aus zwei Komponenten: dem MLE-Kopf und dem Kabelkörper. Als spezielles Spezialkabel für elektrische Tauchpumpen wird es hauptsächlich dazu verwendet, den Stromkreis des Tauchmotors zur Position über dem Pumpenauslass zu führen. Dieses Kabel wurde speziell für solche Pumpen entwickelt, da die elektrische Tauchpumpe unter den Arbeitsbedingungen begrenzter Platzverhältnisse, hoher Umgebungstemperatur und starker Strombelastung innerhalb des Gehäuses arbeitet. Hinsichtlich des strukturellen Designs gibt es den MLE-Kopf in zwei Ausführungen: den gewickelten Typ (Standardtyp) und den Stecktyp (geeignet für den schnellen Aufbau).
Internationaler Standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nationaler Standard: GB/T 16750
Industriestandard: API RP 11S1, API RP 11S5, API RP 11S6
Unternehmensstandard: AT-ST-007
●Kompakte Struktur mit kleinen Gesamtabmessungen
●Hoher Laststrom
●Hohe Temperaturbeständigkeit
●Einfache und zuverlässige Installation
●Korrosionsbeständigkeit
| Serie | Technische Daten der Motorzuleitungskabel | (Band in MLE) | (Tlug in MLE) | ||
| AWGSerie | Durchmesser (mm) | Querschnittsfläche (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSerie | Querschnittsfläche (mm2) | MLE-Kernanzahl | MLE-Einzeldraht-Nenndurchmesser (mm) | MLE-Nennspannungsklasse (kV) | MLE-Betriebstemperatur (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Komponentenname | Standardmaterialien | Optionale Materialien |
| MLE-Leiter | ||
| Befestigungselemente | S-Trim | M-Besatz |
| MLE-Kopfgehäuse | HT200 | SS |
| Gummikomponenten | FPM | HSN, AFLAS |
| MLE | ||
| Primäre Isolierung | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jacke | FC | Pb |
| Flechten | Nylonfaser geflochten | PTFE-Band/NylonfasergeflechtPTFE-Band/Aramidfasergeflecht |
| Rüstung | Edelstahlband | Verzinkter Stahlstreifen, Monel-Streifen |
A1: Das MLE-Flachkabel ist ein professionelles wasserdichtes Tauchkabel, das speziell für Tauchpumpen entwickelt wurde. Es wird zur Unterwasserstromversorgung von Tiefbrunnenpumpen und Abwasserpumpen verwendet und ist für langfristige Unterwasserarbeitsbedingungen geeignet.
A2: MLE-Flachkabel zeichnen sich durch eine schlanke, flexible Flachstruktur aus. Es passt problemlos durch schmale Brunnenrohre, vermeidet Verdrehungen und Extrusionsschäden, spart Installationsraum und eignet sich besser zum Heben und Senken von Pumpen.
A3: Ja. Es verfügt über eine wasserdichte Ummantelung aus hochwertigem Gummi und eine nahtlose Isolierschicht und erreicht so die volle Wasserdichtigkeitsklasse IP68. Es verfügt über hervorragende Anti-Aging-, Korrosions- und Feuchtigkeitsbeständigkeitseigenschaften für einen stabilen Langzeiteinsatz unter Wasser.
A4: Ja. Wir unterstützen kundenspezifische Kabellängen, 2/3/4-Kern-Spezifikationen und spezielle verschleißfeste oder korrosionsbeständige Ummantelungen, um unterschiedlichen Pumpenleistungen und Projektanforderungen gerecht zu werden.
1. Professionelle Fabrikstärke:AOTE TIANJIN PUMP CO., LTD. ist ein professioneller Hersteller von Pumpen und unterstützenden Motoren mit jahrelanger Produktions- und Forschungs- und Entwicklungserfahrung. Wir entwickeln und produzieren unabhängig hochwertige MLE-Motoren mit ausgereifter Produktionstechnologie und stabiler Produktqualität.
2. Professioneller kundenspezifischer Hersteller:AOTE TIANJIN PUMP CO., LTD. ist auf die Herstellung von unterstützenden MLE-Tauchflachkabeln spezialisiert. Mit umfassender Branchenerfahrung bieten wir spezielle Kabellösungen für alle Arten von Tauchpumpen.
3. Zuverlässige Qualitätssicherung:Alle MLE-Kabel verwenden einen hochreinen Kupferkern und hochwertige wasserdichte Materialien. Jedes Kabel durchläuft vor der Auslieferung strenge Wassereintauch-, Isolations- und Alterungstests, um einen stabilen und sicheren Betrieb zu gewährleisten.
4. Hohe Kosteneffizienz:Unsere MLE-Flachkabel zeichnen sich durch hohe Zugfestigkeit und lange Lebensdauer aus. Sie reduzieren die späteren Austausch- und Wartungskosten erheblich und sind ideal für den langfristigen technischen und kommerziellen Einsatz.
5. Schnelle Lieferung und umfassender Support:Wir haben ausreichend Lagerbestände an Standardmodellen, um eine schnelle Lieferung zu ermöglichen. Darüber hinaus bieten wir allen Kunden professionelle Installationsberatung und schnellen technischen Kundendienst nach dem Kauf.
