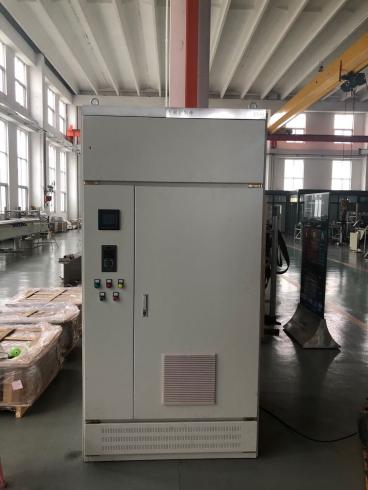

DerElektrischer Schaltschrankist ein spezielles Gerät, das den Start und Stopp der elektrischen Tauchpumpeneinheit (ESP) steuert, ihren Betriebsstatus überwacht und aufzeichnet und automatisch einen Abschaltschutz durchführt, wenn während des Betriebs ungewöhnliche Bedingungen auftreten. Derzeit werden üblicherweise vier Arten von Schaltschränken verwendet: Netzfrequenz-Schaltschränke, Sanftanlauf-Schaltschränke, Niederspannungs-Schaltschränke mit variabler Frequenz und Mittelspannungs-Schaltschränke mit variabler Frequenz.
Internationaler Standard: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Nationaler Standard: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Industriestandard: API RP 11S1, API 14F
Unternehmensstandard: AT-ST-013
Spannungsschutz der Stromversorgung
Dreiphasiger Stromschutz
Überlastschutz
Unterlastschutz
Unterspannungsschutz
Verzögerter Start
Verzögertes Herunterfahren
Aktuelle Aufnahme
| Modell und Spezifikation | Nennstrom (A) | Nennspannung (V) | A (Breite) × B (Tiefe) × H (Höhe) |
| 1,2-kV-Klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,5-kV-Klasse | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV-Klasse | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3,6-kV-Klasse | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Modell und Spezifikation | Nennstrom (A) | Nennspannung (V) | A (Breite) × B (Tiefe) × H (Höhe) |
| 1,2-kV-Klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,3-kV-Klasse | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Höhe: ≤2000 m
● Umgebungstemperatur: -30℃/-22℉ — +50℃/122℉
● Relative Luftfeuchtigkeit: ≤ 85 %
●Frei von brennbaren und explosiven Stoffen, isolierungsschädigenden Gasen und leitfähigem Staub
●Installiert an Orten ohne starke Vibrationen, mit vertikaler Neigung ≤ 5°
| NEIN. | Parametername | Daten |
| 1 | Nenneingangsspannung | 380 V – 480 V ±10 %, 3P 380 V – 480 V ±10 %, 3-phasig |
| 2 | Nenneingangsfrequenz | 50 Hz ± 10 % |
| 3 | Ausgangsfrequenz | 0 - 120 Hz, einstellbar |
| 4 | Ausgangsfrequenzauflösung | 0,01 Hz |
| 5 | Steuerstromversorgungsspannung | AC220V |
| 6 | Nennausgangsleistung | 110 kW–630 kW |
| 7 | Nennausgangsstrom | 215A–1188A |
| 8 | Ausgangsspannungsbereich | 0 – Eingangsspannung |
| 9 | Gleichrichtertyp | 6 - Pulsdiodengleichrichter |
| 10 | Wechselrichter-Transistortyp | IGBT |
| 11 | Externe Kommunikationsschnittstelle | RS485、RS232 |
| 12 | Externes Kommunikationsmodell | Kabel |
| 13 | Schutzfunktion | Überlast, Unterlast, Kurzschluss, Phasenausfall, Übertemperatur |
| 14 | Kühlmethode | Zwangsluftkühlung |
| 15 | Eingangsleistungsfaktor | 0.98 |
| 16 | Effizienz | > 98 % |
| 17 | Ausgabefilter | Sinuswelle |
| 18 | Bewerteter Arbeitszyklus | Kontinuierlich |
| 19 | IP-Grad / Schutzgrad | IP23 |
| 20 | Überlastfähigkeit | 150 % Nenndrehmoment, Dauer 60 s |
| 21 | Betriebsumgebungstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lager-/Transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Umgebungsfeuchtigkeit | ≤95 % (bei +20 ℃), nicht kondensierend |
| 24 | Installationshöhe | ≤1000 m, bei Überschreitung ist eine Leistungsreduzierung erforderlich |
| 25 | Harmonische Komponente der Eingangsseite | H5=36 %, H7=17,8 %, H11=8,1 %, H13=5,3 % |
| 26 | Harmonischer Inhalt der Eingangsseite | <5 % |
| 27 | Steuermodus | Mehrpunkt-V/F, Vektor-V/F |
| 28 | Einlass- und Auslassverkabelungsmodus | Von oben rein und von oben raus, von unten rein und von unten raus |
| NEIN. | Parametername | Daten |
| 1 | Nenneingangsspannung | 380 V – 690 V ±10 %, 3-phasig |
| 2 | Nenneingangsfrequenz | 50 Hz ± 10 % |
| 3 | Ausgangsfrequenz | 0 - 120 Hz, einstellbar |
| 4 | Ausgangsfrequenzauflösung | 0,01 Hz |
| 5 | Steuerstromversorgungsspannung | Wechselstrom 220 V |
| 6 | Nennausgangsleistung | 110 kW–900 kW |
| 7 | Nennausgangsstrom | 202 A–1535 A |
| 8 | Ausgangsspannungsbereich | 0 – Eingangsspannung |
| 9 | Gleichrichtertyp | IGBT |
| 10 | Wechselrichter-Transistortyp | IGBT |
| 11 | Externe Kommunikationsschnittstelle | RS485、RS232 |
| 12 | Externer Kommunikationsmodus | Glasfaser |
| 13 | Schutzfunktion | Überlast, Unterlast, Kurzschluss, Phasenverlust, Übertemperatur |
| 14 | Kühlmethode | Zwangsluftkühlung |
| 15 | Eingangsleistungsfaktor | 0.98 |
| 16 | Effizienz | > 98 % |
| 17 | Ausgabefilter | Sinuswelle |
| 18 | Bewerteter Arbeitszyklus | Kontinuierlich |
| 19 | IP-Grad / Schutzgrad | IP23 |
| 20 | Überlastfähigkeit | 150 % Nenndrehmoment, Dauer 60 s |
| 21 | Betriebsumgebungstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lager-/Transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Umgebungsfeuchtigkeit | ≤95 % (bei +20 ℃), nicht kondensierend |
| 24 | Installationshöhe | ≤1000 m; Bei Überschreitung ist eine Leistungsreduzierung erforderlich |
| 25 | Harmonische Komponente der Eingangsseite | 4 % |
| 26 | Harmonischer Inhalt der Eingangsseite | <5 % |
| 27 | Steuermodus | Mehrpunkt-V/F, Vektor-V/F |
| 28 | Einlass- und Auslassverkabelungsmodus | Von oben rein und von oben raus, von unten rein und von unten raus |
| NEIN. | Parametername | Daten |
| 1 | Nenneingangsspannung | 0,6 KV -2,6 KV±10 % |
| 2 | Nenneingangsfrequenz | 50 Hz ± 10 % |
| 3 | Ausgangsfrequenz | 0 - 120 Hz, einstellbar |
| 4 | Ausgangsfrequenzauflösung | 0,01 Hz |
| 5 | Steuerstromversorgungsspannung | Wechselstrom 220 V |
| 6 | Nennkapazität | 45 kVA–300 kVA |
| 7 | Kühlmethode | Zwangsluftkühlung |
| 8 | Eingangsleistungsfaktor | Über 0,98 bei >20 % Last |
| 9 | Bewerteter Arbeitszyklus | Kontinuierlich |
| 10 | IP-Grad / Schutzgrad | IP20 |
| 11 | Überlastfähigkeit | 120 % für 1 Stunde, 150 % für 1 Minute |
| 12 | Betriebsumgebungstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Lager-/Transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Umgebungsfeuchtigkeit | ≤90 % (bei +20 ℃), nicht kondensierend |
| 15 | Installationshöhe | ≤1000 m; Bei Überschreitung ist eine Leistungsreduzierung erforderlich |
●Die Höhe darf 1000 m nicht überschreiten. Ab einer Höhe über 1000 m ist eine Leistungsreduzierung erforderlich.
●Betriebsumgebungstemperatur: -5 ℃ bis +40 ℃, tägliche Durchschnittstemperatur nicht mehr als +35 ℃, Umgebungstemperaturschwankung nicht mehr als 5 ℃/h. Wenn die Umgebungstemperatur den zulässigen Bereich überschreitet, müssen geeignete Klimaanlagen ausgestattet sein.
●Maximale relative Luftfeuchtigkeit der Umgebungsluft: ≤ 90 % (bei 20 ℃); ≤ 50 % bei +40 ℃.
●Das Installationsfundament muss frei von starken Vibrationen und Stößen sein und die vertikale Neigung darf 5 % nicht überschreiten.
●Die Betriebsumgebung muss frei von leitfähigem oder explosivem Staub und frei von Gasen oder Dämpfen sein, die Metalle angreifen oder die Isolierung beschädigen.
●Kontinuierliche Spannungsschwankungen der AC-Eingangsstromversorgung dürfen ±10 % des Nennwerts nicht überschreiten.
●Frequenzschwankungsbereich des Wechselstromnetzes: 45 Hz–55 Hz, wobei die Frequenzschwankungsrate ±1 % pro Sekunde nicht überschreitet.
●Nur zur Verwendung in Innenräumen mit guter Belüftung; Die Freiräume über und um das Gerät herum müssen ≥ 700 mm betragen.
●Ausgestattet mit Schutzfunktionen wie Überspannung, Unterspannung, Überstrom, Phasenausfall und Kurzschluss.
●Ausgestattet mit einer LED-Anzeige zur Anzeige von Ausgangsstrom, Spannung, Frequenz usw.
●Systemparameter können über die Tastatur eingestellt werden.
●Es kann sowohl im variablen Frequenzmodus als auch im Netzfrequenzmodus betrieben werden.
●Im Betrieb mit variabler Frequenz kann der Arbeitsmodus manuell oder automatisch sein.
●Startzeit und Betriebsfrequenz können beliebig eingestellt werden.
F1: Für welche Geräte wird der elektrische Schaltschrank mit variabler Drehzahlregelung hauptsächlich verwendet?
A1: Dieser Schaltschrank für drehzahlgeregelte Antriebe ist eine spezielle unterstützende Ausrüstung für alle Arten von Tauchpumpen, wie Hochtemperaturpumpen, Tiefbrunnenpumpen und Flussansaugpumpen. Es eignet sich für Projekte zur Ölfeldwasserversorgung, Tiefbrunnenwasserversorgung und Flusswasseraufnahme.
F2: Was sind die Hauptvorteile der Frequenzumwandlungssteuerung im Vergleich zur herkömmlichen Festgeschwindigkeitssteuerung?
A2: Im Vergleich zu herkömmlichen Steuerboxen mit fester Geschwindigkeit ist dieElektrischer Schaltschrank mit variablem Drehzahlantriebkann die Pumpengeschwindigkeit je nach Bedarf frei anpassen. Es spart mehr Energie, reduziert den Geräteverschleiß durch Sanftanlauf und verfügt über umfassenden Sicherheitsschutz, wodurch der Pumpenbetrieb stabiler, sicherer und energiesparender wird.
F3: Kann dieser Schaltschrank an raue Arbeitsumgebungen im Freien angepasst werden?
A3: Ja. Dieser elektrische Schaltschrank verfügt über ein versiegeltes Industriegehäuse und hochwertige Innenteile. Es ist staubdicht, wasserdicht und störungsfrei und kann in feuchten, staubigen und Außenumgebungen für Ölfeld-, Brunnen- und Flusswasserentnahmeprojekte stabil arbeiten.

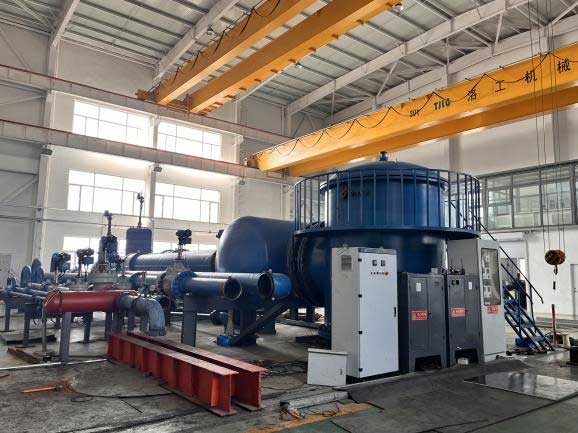

Wir befolgen strenge Qualitätskontrollen für jeden elektrischen Schaltschrank mit variabler Drehzahlregelung. Im Gegensatz zur gewöhnlichen Einzelteilprüfung werden alle unsere Schränke vor der Auslieferung mit passenden Tauchpumpensätzen getestet. Jedes Gerät besteht einen vollständigen Betriebstest, einen Geschwindigkeitsanpassungstest und einen Lastsimulationstest. Dieser echte Pumpen-Matching-Test sorgt für eine perfekte Abstimmung zwischen Schrank und Pumpe. Alle Produkte werden erst nach bestandenem vollständigen Matching-Test ausgeliefert, um einen stabilen und zuverlässigen Feldbetrieb zu gewährleisten.

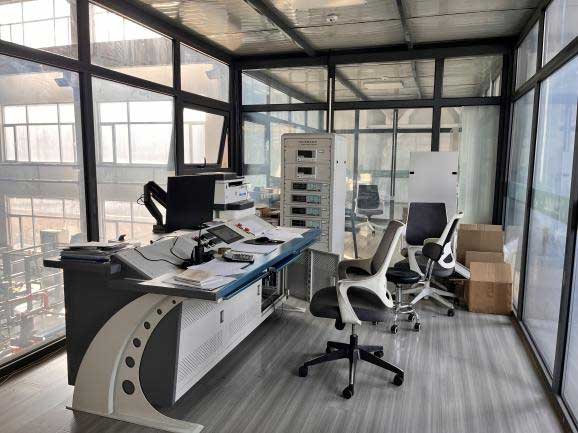

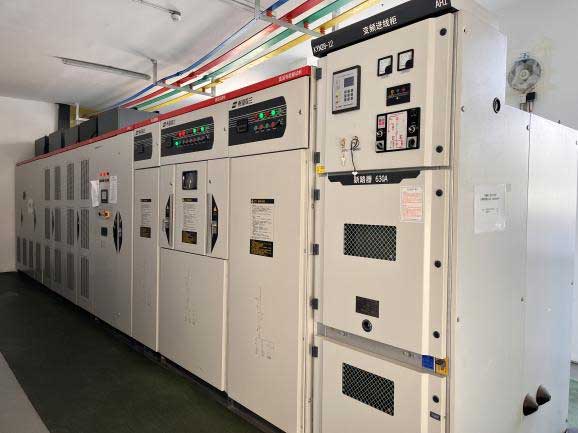

Wir verfügen über umfangreiche Erfahrung in der Entwicklung und Herstellung von Steuergeräten für Tauchpumpen. Alle Produkte für elektrische Schaltschränke mit variabler Drehzahlregelung werden streng getestet, mit stabiler Qualität und geringer Ausfallrate. Wir unterstützen maßgeschneiderte Parameter und Funktionen, um sie an unterschiedliche Pumpen und Arbeitsbedingungen anzupassen. Wir bieten umfassende Pre-Sales-Beratung, Vor-Ort-Beratung und After-Sales-Wartungsdienste. Unsere Produkte werden weltweit verkauft und versorgen verschiedene Ölfeld-, Brunnen- und Flusswasserentnahmeprojekte mit kostengünstigen und stabilen Steuerungslösungen.
