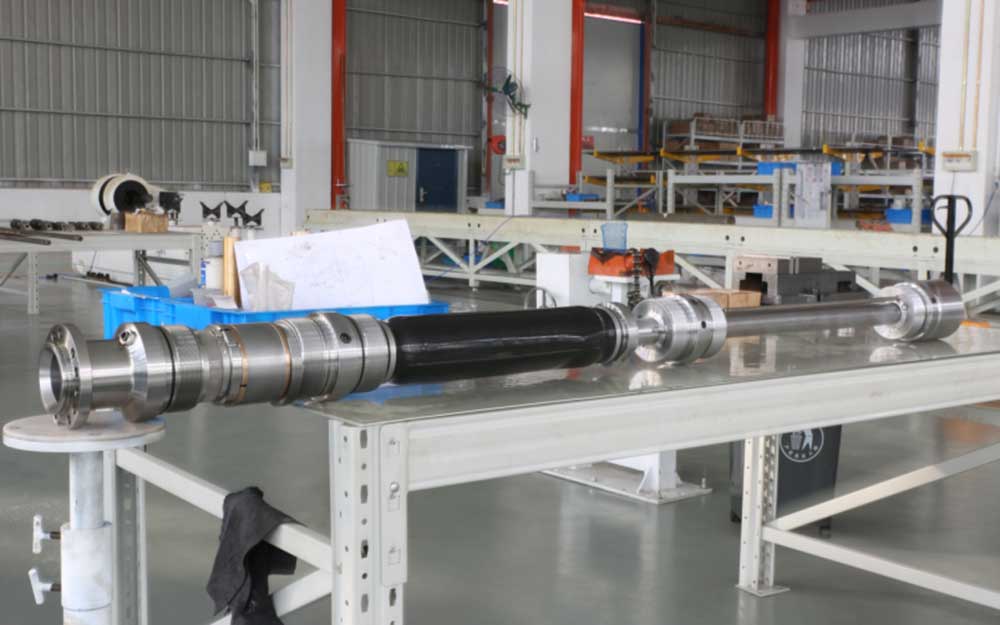

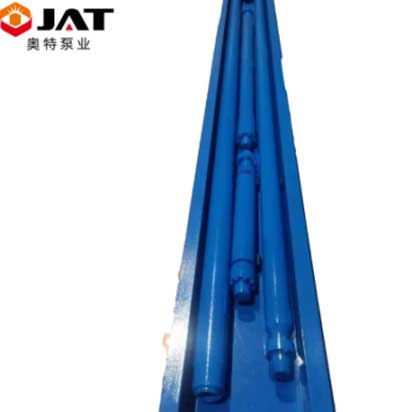

DerElektrische Tauchpumpeist ein künstliches Fördersystem im Bohrloch, das für die kontinuierliche Rohölförderung in Tiefbrunnen, Offshore-Plattformen und bei komplexen Lagerstättenbedingungen entwickelt wurde. Es integriert einen Hochleistungs-Tauchmotor, eine mehrstufige Kreiselpumpe, ein gas- und sandbeständiges Schutzsystem und eine zuverlässige Dichtungsstruktur, um eine stabile Ölförderleistung zu gewährleisten.
Das Öl-ESP-System wurde für Bohrlöcher mit hohem Wassergehalt, ausgereifte Ölfelder, Offshore-Produktion und anspruchsvolle Lagerstättenumgebungen entwickelt und hilft Betreibern, die Produktionseffizienz zu verbessern, die Häufigkeit von Workovers zu reduzieren und die langfristigen Betriebskosten zu senken.
Da mehrere Pumpendurchmesser, Leistungskonfigurationen und Materialoptionen verfügbar sind, kann sie je nach Bohrlochtiefe, Flüssigkeitseigenschaften, Temperatur und Produktionsanforderungen angepasst werden.
| NEIN. | Gerätename | Notwendigkeit | Beschaffungsmethode | Gerätebeschreibung |
| landgestützte Einrichtungen | ||||
| 1 | Anschlussdose | Optional | Vom Kunden bereitgestellt |
1.Für Erdkabelverbindungen in Erdkabelschächten 2. Verhinderung von Hochdruckgas in Untertagebergwerken |
| 2 | Aufwärtstransformator mit variabler Frequenz | Erforderlich | Vom Kunden bereitgestellt | Wird verwendet, um die Versorgungsspannung auf die von der Elektropumpe benötigte Erdspannung zu erhöhen |
| 3 | Niederspannungs-Schaltschrank mit variabler Frequenz (einschließlich Sinusfilter) | Erforderlich | Vom Kunden bereitgestellt | Zur Steuerung, zum Schutz und zur Einstellung des Betriebszustands der Elektropumpe |
| 4 | Filter | Optional | Vom Kunden bereitgestellt | Zum Schutz von Elektropumpen und kritischen Geräten in Stromnetzen |
| 5 | Oberflächenkabel | Optional | Vom Kunden bereitgestellt |
1. Zum Anschluss von Bodengeräten 2. Pumpenkosten kontrollieren |
| Verbindungsstück für Bohrlochrohrstränge | ||||
| 1 | Brunnenkopfausrüstung | Erforderlich | Vom Kunden bereitgestellt | 1. Zum Aufhängen von Rohrsträngen und zum Verbinden von Oberflächenrohrleitungen. 2. Zur unterirdischen Kabeldurchführung |
| 2 | Ölrohr | Erforderlich | Vom Kunden bereitgestellt | Wird verwendet, um Elektropumpen anzuschließen und einen Förderkanal für Bohrlochflüssigkeit zu bilden |
| 3 | Ablassventil | Optional | Vom Kunden bereitgestellt | Die Abgabe von Schlauchbrunnenflüssigkeit zum Pumpen |
| 4 | Einzelstromventil | Erforderlich | Vom Kunden bereitgestellt | Die Pumpenabschaltfunktion verhindert einen Rückfluss von Bohrlochflüssigkeit in den Rohrstrang, der zu Wasserschlägen führen und die Elektropumpe beschädigen könnte. |
| 5 | Auslassanschluss | Erforderlich | Vom Kunden bereitgestellt | Wird verwendet, um die Elektropumpe mit der Ölleitung zu verbinden |
| 6 | Pumpe | Erforderlich | Selbstenteignung | Dient zur Erzeugung des erforderlichen Hubdrucks und der erforderlichen Fördermenge |
| 7 | Gasprozessor | Optional | Selbstenteignung |
1.Um die Auswirkungen von Gas auf Elektropumpen zu reduzieren, wie z. B. Gassperre und Kavitation 2. ausreichender Hubstrom |
| 8 | Gasabscheider oder Einlassabschnitt | Erforderlich | Selbstenteignung |
1.Um die Auswirkungen von Gas auf Elektropumpen zu reduzieren, wie z. B. Gassperre und Kavitation 2. ausreichender Hubstrom 3. Bildet den Kanal, durch den Bohrlochflüssigkeit in die Pumpe gelangen kann |
| Nummer | Gerätename | Notwendigkeit | Erwerbsmethode | Gerätebeschreibung |
| Verbindungsstück für Bohrlochrohrstränge | ||||
| 9 | Schutz | Erforderlich | Selbstenteignung |
1.Wird zur Übertragung des Motordrehmoments auf die Pumpe verwendet 2. Druckausgleich für Tauchmotoren im Bohrloch 3.Axialkraft der Trägerpumpe 4. Das Nachfüllen von Motoröl für Unterwassermotoren 5.Axialdichtung für Unterwassermotor |
| 10 | Tauchmotor | Erforderlich | Selbstenteignung | Wird verwendet, um elektrische Energie in mechanische Energie umzuwandeln und Strom für den Pumpenbetrieb bereitzustellen |
| 11 | Bohrlochsensor | Optional | Vom Kunden bereitgestellt | Zur Echtzeitüberwachung des Eingangsdrucks, der Temperatur, der Vibration, der Isolierung usw. von Bohrlochflüssigkeit und Elektropumpen. |
| 12 | Direktor | Erforderlich | Selbstenteignung | Führung und Stabilisierung der Pumpe im Bohrloch |
| Ausrüstung und Zubehör für Bohrlochkabel | ||||
| 1 | Kabeldurchführung | Optional | Vom Kunden bereitgestellt |
1. Wird zur Kabelabdichtung durch Bohrlochkopfgeräte verwendet 2. Dimensionsstruktur kompatibel mit Bohrlochkopfgerät 3. Kann der hohen Erdungsspannung des Motors standhalten |
| 2 | Stromkabel (Flachkabel) | Erforderlich | Vom Kunden bereitgestellt |
1. Kraftübertragung für die Bohrlochrohrstufe 2. Die Kabel sollten mit der Bohrlochtemperatur und den Bohrlochbedingungen kompatibel sein |
| 3 | Spannseile und Spannseilverbinder (kleine Flachkabel) | Erforderlich | Selbstenteignung |
1. Kraftübertragung für die elektrische Bohrlochpumpenstufe 2. Die Kabel sollten mit der Bohrlochtemperatur und den Bohrlochbedingungen kompatibel sein 3.Es sollte am Motor abgedichtet sein. |
| 4 | Kabelmantel und Kabelklemme oder Gerätekabelschutz | Erforderlich | Selbstenteignung | Kabelbefestigung und Schutz für elektrische Pumpenstufe |
| 5 | YouTube:Kreuzverbinder-Kabelschutz | Erforderlich | Vom Kunden bereitgestellt | Anwendung der Kabelfixierung und des Kabelschutzes in der Ölrohrphase |
| Nummer | Gerätename | Notwendigkeit | Erwerbsmethode | Gerätebeschreibung |
| Weiteres Zubehör für den unterirdischen Einsatz | ||||
| 1 | Paket mit Zubehör für elektrische Pumpen im Bohrloch (einschließlich Motor, Schutzvorrichtung, Bohrlochkopfabschnitt oder -abscheider, Pumpe, Gasprozessor) | Erforderlich | Selbstenteignung | Für Teile zur einmaligen Verwendung in unterirdischen Anwendungen, z. B. O-Ringe, Schrauben und Motoröl. |
| 2 | Zubehörpaket für Kabelanschlüsse | Optional | Selbstenteignung | Wird zum Verbinden von Zuleitungskabeln mit Stromkabeln verwendet, z. B. Isolierbändern und armierten Kabeln. |
| 3 | Zubehör für andere Geräte, die den Schacht hinunterführen | Erforderlich | Einige Geräteanbieter bieten dies an | |
| Bohrlochwerkzeuge | ||||
| 1 | Kabelaufnahme- und Verlegemaschine | Optional | Erhältlich zum Kauf, zur Miete oder auf andere Weise für den Kabeleinsatz | |
| 2 | Seilrolle | Erforderlich | Vom Kunden bereitgestellt | für den Kabeleinsatz |
| 3 | Ölfüllgeräte | Erforderlich | Selbstenteignung | Für elektrische Pumpenöleinspritzung |
| 4 | elektrischer Pumpenheber | Erforderlich | Selbstenteignung | Zum Heben im Bohrloch |
| 5 | Spindel | Erforderlich | Selbstenteignung | Untertage-Scheibenschacht |
| 6 | Hebebock | Selbstenteignung | Für den Einsatz in Elektromotoren unbedingt erforderlich | |
| 7 | andere Bohrlochwerkzeuge | Erforderlich | Einige Gerätelieferanten bieten dies an | |

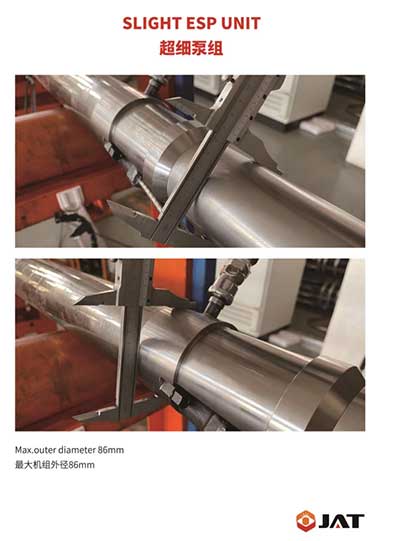

| Typ | Serie | Maximaler Durchmesser (mm) |
| Pumpe | 338 | 86 |
| Schutz | 338 | 86 |
| Motor | 375 | 95.25 |
| Typ | Serie | Maximaler Durchmesser (mm) |
| Pumpe | 400 | 101.6 |
| Schutz | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Typ | Serie | Maximaler Durchmesser (mm) |
| Pumpe | 513/538/562 | 130,3/136,7/143 |
| Schutz | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Typ | Serie | Maximaler Durchmesser (mm) |
| Pumpe | 675 | 171.45 |
| Schutz | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Typ | Serie | Maximaler Durchmesser (mm) |
| Pumpe | 862 | 219 |
| Schutz | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Onshore-Ölfeldentwicklung:DerElektrische Tauchpumpe ist perfekt auf konventionelle Ölquellen, Niederdruck-Ölreservoirs und wasserflutende Entwicklungsbohrungen anwendbar, sorgt für eine stabile tägliche Rohölförderung und befriedigt den langfristigen kontinuierlichen Produktionsbedarf von Landölfeldern.
• Offshore-Öl- und Gasförderung:Anpassbar an enge Offshore-Bohrlöcher und raue Arbeitsbedingungen auf See, mit kompakter Struktur und geringer Ausfallrate zur Reduzierung der Offshore-Wartungs- und Betriebskosten.
• Spezieller Reservoirbetrieb:Anwendbar für leicht korrosive und abrasive Ölquellen mit hohem Wassergehalt sowie geothermische Ölquellen und unterstützt eine sichere und effiziente Flüssigkeitsförderung unter komplexen Arbeitsbedingungen.
• Stimulation und Sanierung von Ölquellen:Ideal für ertragsschwache und erschöpfte Ölquellen, verbessert effektiv die Effizienz der Flüssigkeitsförderung und belebt die Produktionskapazität alternder Ölfelder.
•Strukturelles Design:Die elektrische Tauchpumpe hat ein gepflegtes, kompaktes Erscheinungsbild mit mehreren optionalen Außendurchmessern, die perfekt zu verschiedenen Bohrlochgrößen passen und sich an verschiedene Arten von Ölquellen anpassen.
•Hohe Hebeeffizienz:Die optimierte mehrstufige Hydraulikstruktur sorgt für einen stabilen Druckanstieg und eine große Durchflussrate und ermöglicht so eine hocheffiziente kontinuierliche Rohölförderung.
•Hervorragende Anpassungsfähigkeit an die Umwelt:Ausgestattet mit erstklassigen Dichtungs- und Schutzstrukturen, die Korrosion und Abrieb durch gemischte Medien aus Öl, Gas und Wasser im Bohrloch widerstehen.
•Niedrige Betriebskosten:Bietet einen niedrigen Energieverbrauch, einen stabilen Betrieb und eine niedrige Ausfallrate, wodurch manuelle Wartungsarbeiten und Verluste bei Feldabschaltungen erheblich reduziert werden.
•Lange Lebensdauer:Die werkseitig kalibrierte Baugruppe und das hochbelastbare Lagerdesign verbessern die allgemeine strukturelle Stabilität und verlängern den Betriebszyklus der Ausrüstung.
400er-Serie:Ein kompaktes Standardmodell für konventionelle Ölquellen mit kleinem Durchmesser. Es eignet sich für allgemeine Ölfeldproduktionsanwendungen, die eine moderate Durchflusskapazität und einen wirtschaftlichen Betrieb erfordern.
538/540-Serie:Entwickelt für Spiralrohr-Einsatzsysteme und geeignet für Ölquellen mit mittlerem und großem Durchmesser. Es unterstützt Anwendungen, die höhere Durchflussraten und Hubkapazitäten erfordern.
Anti-Fehler-Struktur:Hochbelastbare Drucklager und abgedichtete Schutzstrukturen tragen dazu bei, Stoßbelastungen im Bohrloch standzuhalten und Geräteschäden während des Betriebs zu reduzieren.
Energieeffizienter Betrieb:Das optimierte hydraulische Design reduziert den Flüssigkeitsströmungswiderstand und hydraulische Verluste und trägt so zu einem geringeren Energieverbrauch im Dauerbetrieb bei.
Flexible Konfigurationsmöglichkeiten:Für Anwendungen mit Korrosion, Abrieb und hohen Temperaturen stehen mehrere Pumpenspezifikationen und Materialoptionen zur Verfügung.
Geringerer Wartungsaufwand:Lange Wartungsintervalle, reduzierte Wartungshäufigkeit und konstante Betriebsleistung tragen dazu bei, die Gesamtbetriebskosten zu senken.
Die Auswahl des ESP sollte auf den tatsächlichen Bohrlochbedingungen und Betriebsanforderungen basieren.
Bohrlöcher mit höherer Produktion erfordern:Größerer Pumpendurchmesser, höhere Durchflusskapazität, optimierte Hydraulikstufen
Tiefbrunnen erfordern: Höhere Förderhöhe, mehr Pumpenstufen, verstärkte mechanische Struktur
Zu den Schlüsselfaktoren gehören:Wasseranteil, Gasgehalt, Sandkonzentration, Korrosionsgrad, Rohölviskosität
Hochtemperaturbrunnen erfordern:Hochtemperatur-Motorisolierung, hitzebeständige Materialien, verbessertes Kühldesign
Kernmaterialien, einschließlich Legierungsschäfte und Korrosionsschutzkomponenten, werden vor der Produktion überprüft, um die Einhaltung der Anforderungen für Bohrlochanwendungen zu überprüfen.
Um die Genauigkeit der Bearbeitung von Laufrädern, Diffusoren und Strukturbauteilen zu verbessern, werden rechnergestützte Fluiddynamikanalysen und CNC-Bearbeitung eingesetzt.
Jede Pumpeneinheit wird vor der Auslieferung einer Durchflussleistungsprüfung, einer Druckprüfung, einer Betriebsprüfung und einer Dichtungsprüfung unterzogen.
Es werden einheitliche Montageverfahren und werksseitige Kalibrierungsprozesse implementiert, um eine gleichbleibende Produktleistung aufrechtzuerhalten und Montageabweichungen zu reduzieren.
Zur Produktrückverfolgbarkeit und Projektverifizierung werden Produktions- und Testaufzeichnungen geführt.
