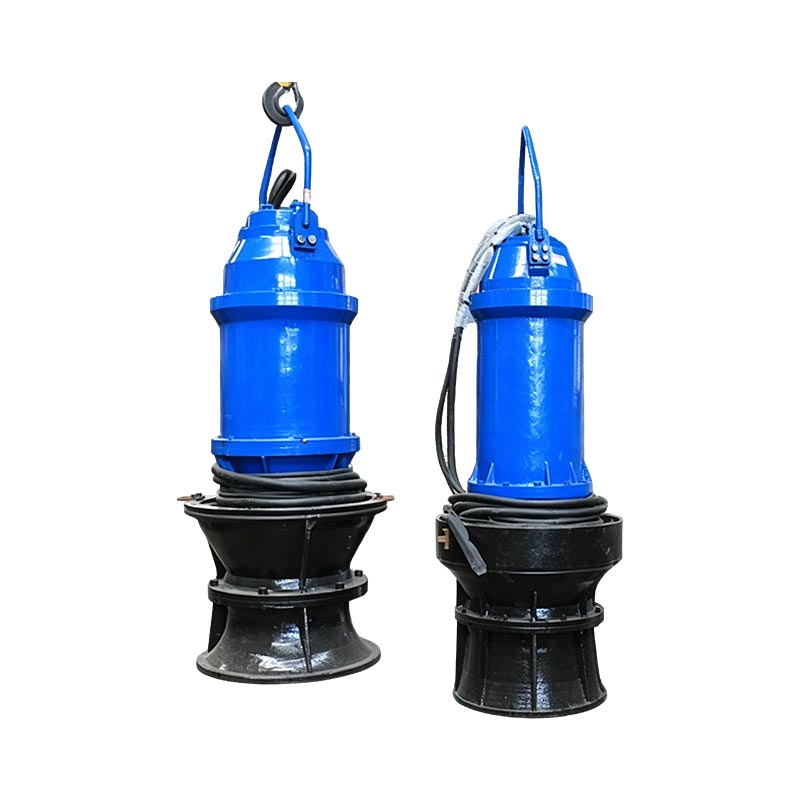

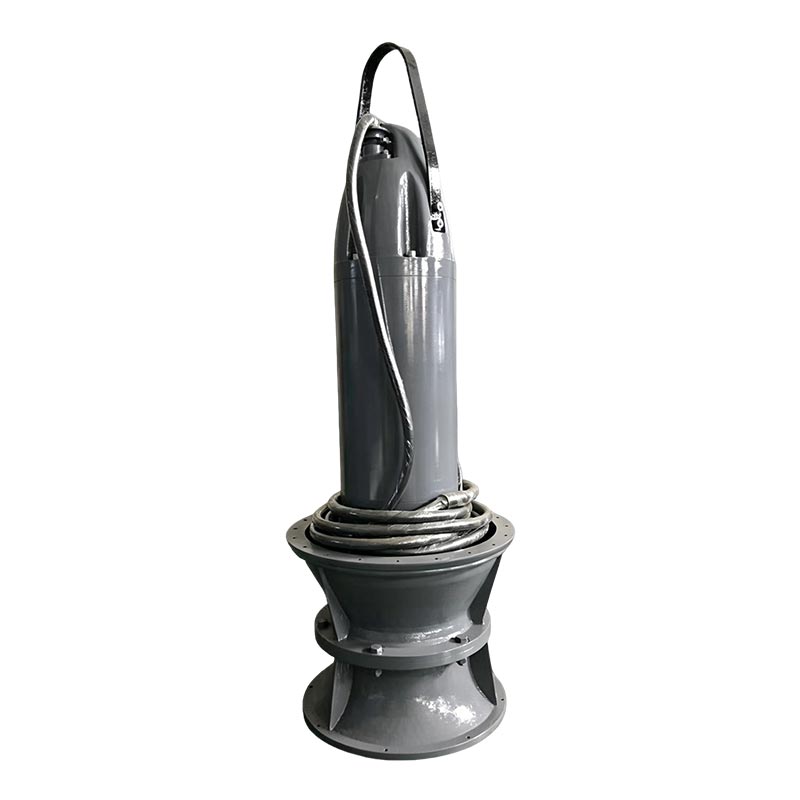

Die Tauchpumpe mit axialer Strömung für die Bewässerung wurde für großvolumige Wassertransferanwendungen entwickelt erfordern eine hohe Durchflusskapazität und eine niedrige Betriebshöhe.
Diese Serie ist mit einer integrierten Tauchmotor- und Pumpenstruktur ausgestattet und bietet eine praktische Lösung für landwirtschaftliche Bewässerungssysteme, Flusswasserentnahmestationen, Hochwasserentwässerungsprojekte und kommunale Wasserversorgung Management Anlagen, in denen eine kontinuierliche und zuverlässige Wasserübertragung erforderlich ist.
Im Vergleich zu herkömmlichen trocken installierten Axialpumpensystemen vereinfacht die Tauchkonstruktion die Installation. Reduziert den Bauaufwand für Pumpstationen und verbessert die Betriebsstabilität in Umgebungen mit Schwankungen Wasserstände.
Der Motor ist über dem Pumpenteil positioniert und die gesamte Einheit arbeitet unter Wasser.
Zu den wichtigsten Strukturmerkmalen gehören:
• Integrierte Pumpen-Motor-Konfiguration
• Verstellbare Laufradschaufeln
• Vollständig gekapselter Tauchmotor
• Mechanisches Dichtungssystem
• Automatisches Überwachungsschutzsystem
Von der Einlassseite aus gesehen dreht sich das Laufrad gegen den Uhrzeigersinn.
Das einstellbare Laufraddesign ermöglicht es der Pumpe, bei unterschiedlichen Betriebsbedingungen eine effiziente Leistung aufrechtzuerhalten Bedingungen, Dadurch eignet es sich für Anwendungen mit wechselnden Durchflussanforderungen.
Axialpumpen sind speziell für Anwendungen konzipiert, bei denen große Wassermengen bewegt werden müssen relativ geringer Druckbedarf.
Typische Anwendungen sind:
• Landwirtschaftliche Bewässerungskanäle
• Flusswasseraufnahmesysteme
• Wassertransfer aus dem Reservoir
• Pumpstationen für den Hochwasserschutz
Herkömmliche Pumpstationen erfordern normalerweise:
• Separate Motorinstallation
• Große Geräteräume
• Komplexe Ausrichtungsarbeiten
Durch die integrierte Tauchstruktur kann die Pumpeneinheit direkt unter Wasser betrieben werden, was den Aufwand für den Betrieb über der Erde reduziert baulichen Anforderungen und eignet sich für Standorte mit begrenztem Platzangebot.
Bei Bewässerungs- und Hochwasserschutzprojekten können sich die Wasserstände erheblich ändern.
Das Design des Tauchmotors bietet:
• Effektive Motorkühlung
• Reduziertes Betriebsgeräusch
• Zuverlässiger Dauerbetrieb
Die Auswahl des richtigen Pumpentyps hängt hauptsächlich von den Durchflussanforderungen, den Förderhöhenbedingungen und der Anwendungsumgebung ab.
| Serie | Pumpentyp | Empfohlene Anwendungen |
| QZB | Tauchfähige Axialpumpe | Wassertransferanwendungen mit hohem Durchfluss und geringer Druckhöhe |
| QHB | Tauchpumpe mit gemischter Strömung | Anwendungen mit höheren Förderhöhen und wechselndem Wasserstand |
Es ist ein großer Wasservolumentransfer erforderlich Pumphöhe ist relativ niedrig Kontinuierlicher Bewässerungs- oder Entwässerungsbetrieb ist erforderlich
Es ist eine höhere Kopfleistung erforderlich Der Wasserstand ändert sich erheblich Eine bessere hydraulische Anpassungsfähigkeit ist erforderlich
Die QZB-Serie ist in mehreren Größen erhältlich, um unterschiedlichen Projektanforderungen gerecht zu werden.
Beispiel: 700QZB-100
| Code | Beschreibung |
| 700 | Pumpenauslassdurchmesser (mm) |
| QZB | Serie tauchfähiger Axialpumpen |
| 100 | 1/10 der pumpenspezifischen Geschwindigkeit |
| Modellreihe | Typische Anwendung |
| 350QZB-Serie | Kleine Bewässerungs- und Wassertransferprojekte |
| 400QHB-Serie | Anwendungen mit mittlerem Durchfluss und gemischtem Durchfluss |
| 500QZB-Serie | Landwirtschaftliche Bewässerung und kommunale Wasserübertragung |
| 600QZB-Serie | Industrielle und große Bewässerungssysteme |
| 700QZB-Serie | Große Entwässerungs- und Wassermanagementprojekte |
| 800QZB-Serie | Wassertransferanwendungen mit hoher Kapazität |
| 900QZB-Serie | Große technische Projekte, die eine hohe Durchflussleistung erfordern |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 usw.
Die Axial-Tauchpumpen QZB und QHB sind vielseitig einsetzbar für den Einsatz in Industrie- und Bergbauanlagen, Werften, städtische Wasserversorgungs- und Entwässerungssysteme, landwirtschaftliche Bewässerung und Kraftwerkswasserversorgung und Entwässerung Systeme.
Die Axial-Tauchpumpe QZB eignet sich für Anwendungen, die eine niedrige Förderhöhe und hohe Durchflussraten erfordern; der QHB Die Mixed-Flow-Tauchpumpe zeichnet sich durch einen hohen Wirkungsgrad und eine hervorragende Kavitationsbeständigkeit aus und eignet sich daher für Anwendungen mit erheblichen Schwankungen des Wasserstands und relativ hohem Förderhöhenbedarf.
Diese Produkte sind für den Umgang mit Rohwasser oder leicht verunreinigtem Abwasser bei maximaler Flüssigkeitstemperatur konzipiert von 50 °C, ein pH-Bereich von 4 bis 10, ein Volumenverhältnis der suspendierten Feststoffe unter 2 % und ein spezifisches Gewicht von weniger als 1,2 × 10³ kg/m². Der Einsatz dieser Produkte ist die effektivste Lösung für den Hochwasserschutz von Kraftwerksmotoren Fluss und Seeufergebiete, in denen der Wasserstand erheblich schwankt.
Der Motor der Tauch-Axialpumpe zur Bewässerung befindet sich oberhalb der Pumpe. Der Tauchmotor verfügt über einen Trockenmotor Design Mit Isolierung der Klasse F, zuverlässigen Gleitring- und Hilfsdichtungen und ist mit Schutzvorrichtungen gegen ausgestattet Leckage und gegen Temperaturanstieg in den inneren Wicklungen und Lagern.
Es verfügt über einen Schaltschrank, der einen sicheren und zuverlässigen Betrieb gewährleistet. Die Pumpe ist für ein breites Spektrum an Wasser geeignet Qualitäten und Umgebungsbedingungen, verfügt über verstellbare Laufradschaufeln und arbeitet in einem breiten Spektrum von Betriebsbedingungen.
Vom Einlass aus gesehen dreht sich das Laufrad gegen den Uhrzeigersinn.
Axialpumpen sind für sehr hohe Durchflussraten und niedrige Förderhöhen ausgelegt, Mischpumpen dagegen bessere Leistung, wenn höhere Förderhöhen und wechselnde Betriebsbedingungen erforderlich sind.
Ja. Die QZB-Serie eignet sich für die Umleitung von Rohwasser aus Flüssen, Stauseen und Bewässerungskanälen Wasser enthält begrenzte Schwebeteilchen.
Die integrierte Unterwasserstruktur reduziert den Installationsaufwand, verbessert die Motorkühlung, senkt die Geräuschentwicklung usw ermöglicht eine flexible Installation an Orten mit begrenztem Platzangebot.
Kunden sollten Folgendes bereitstellen:
Erforderliche Durchflussmenge
Pumpenkopf
Bedingungen der Wasserquelle
Installationsmethode
Anforderungen an die Stromversorgung
Unsere Ingenieure können je nach Projektbedingungen ein geeignetes Pumpenmodell empfehlen.
