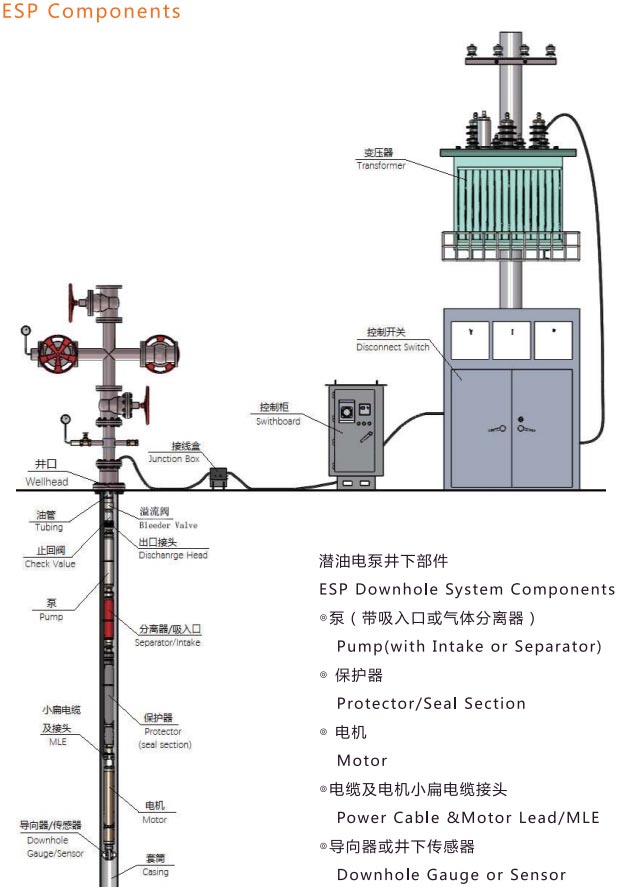

Die Hauptbestandteile der geothermischen Tauchpumpe mit kleinem Durchmesser: Kreiselpumpe/Einlass/Gasabscheider/Tauchpumpe Motor/Schutz/Motorkabelverlängerung/-entladung.
Die geothermische Tauchpumpe mit kleinem Durchmesser wurde speziell für Geothermiebrunnen und Hochtemperaturanwendungen entwickelt unterirdisch Wassergewinnungsprojekte, die kompakte Einbaumaße und Dauerbetrieb erfordern.
Im Gegensatz zu herkömmlichen Tauchpumpen bringen Geothermiebrunnen oft Herausforderungen mit sich, wie zum Beispiel: begrenzter Brunnendurchmesser, Wasserzirkulation bei hohen Temperaturen, langfristiger Dauerbetrieb, schwierige Wartungsbedingungen, korrosive unterirdische Umgebungen
Das Aote-ESP-System mit kleinem Durchmesser integriert eine mehrstufige Kreiselpumpe, einen Gasabscheider, einen Schutz usw hohe Temperatur Tauchmotor, um eine Komplettlösung für das Heben von Flüssigkeiten aus tiefen Bohrlöchern bereitzustellen.
Der Standardpumpendurchmesser reicht von 3,38 Zoll bis 8,75 Zoll und eignet sich daher für schmale Geothermiebrunnen und Ölfeldanwendungen. Abhängig von den Bohrlochbedingungen sind kundenspezifische Konfigurationen für unterschiedliche Durchflussmengen verfügbar Geschwindigkeiten, Hubhöhen und Temperaturanforderungen.

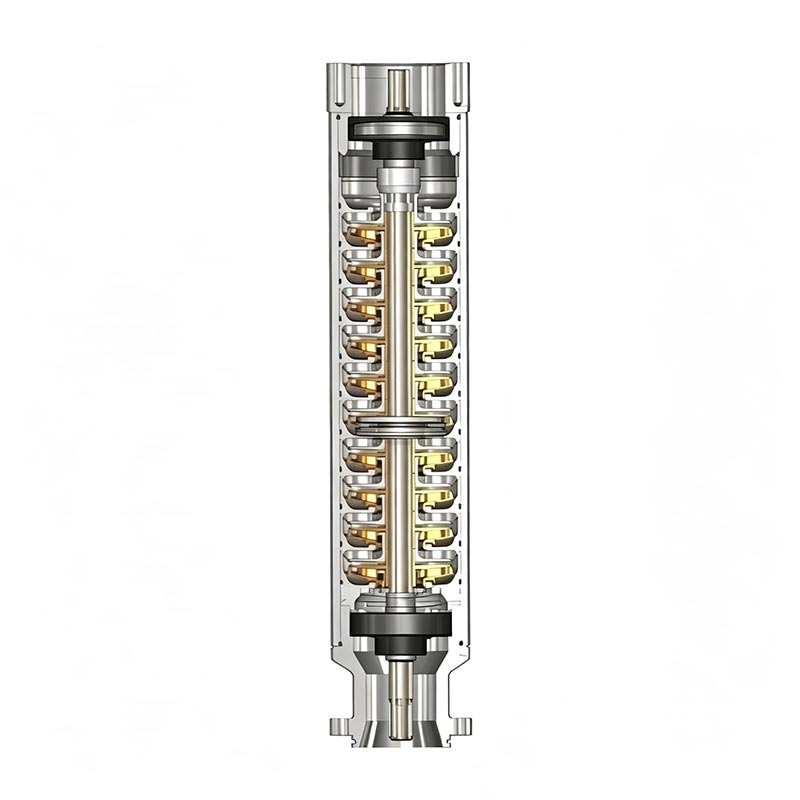

Die Anzahl der Pumpstufen richtet sich nach der benötigten Förderhöhe. Jede Stufe besteht aus einem schwimmenden Laufrad, das mit verbunden ist Die Monel-K500-Antriebswelle und ein stationärer Diffusor lenken den Flüssigkeitsstrom. Die Axialkraft des Laufrads beträgt gemacht aus verschleißfestem Material. Um die Axialkraft zu reduzieren, ist die Struktur von Laufrad und Diffusor so gestaltet Floating-Typ. Die restliche Axiallast und das Eigengewicht der Pumpenwelle werden durch das Schutzdrucklager gehalten.
Es handelt sich um die Ansaugöffnung für die Bohrlochflüssigkeit, die in die Tauchkreiselpumpe gelangt. Inzwischen kann freies Gas abgetrennt werden bevor es in die Tauchkreiselpumpe strömt, wodurch sich eine Entlastungsgaswirkung auf die Pumpeneinheit auswirkt.

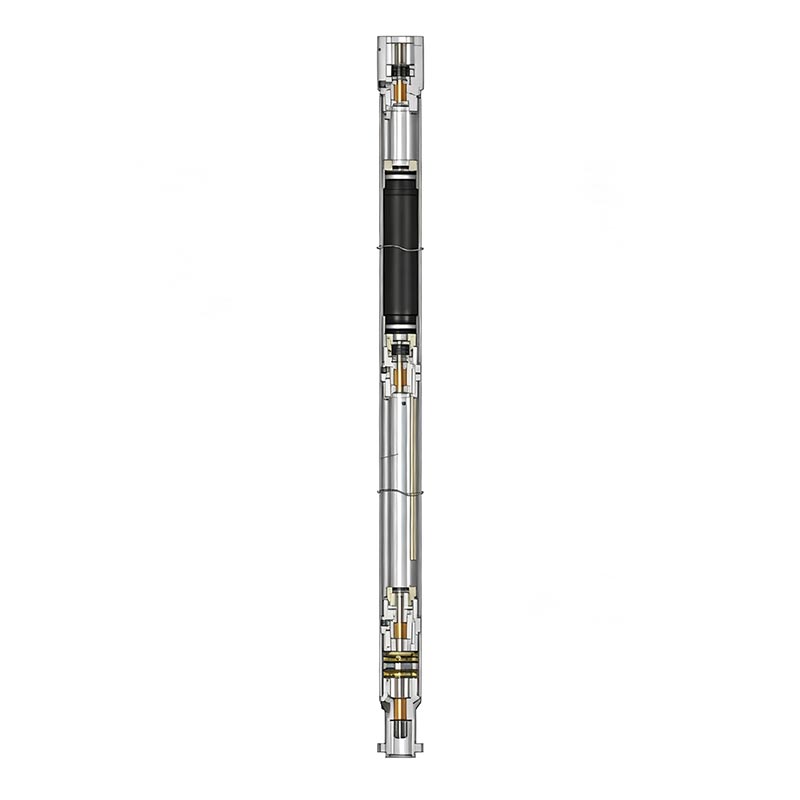

Jeder Abschnitt enthält mehrere redundante Barrierekammern, um die Zuverlässigkeit zu erhöhen. Barrierekammern sind in erhältlich Labyrinth- und Beuteltypen. Der Schaft des Protektors besteht normalerweise aus Monel-K500-Material. Es sind sechs mechanische Gleitringdichtungen vorhanden es. Das im Dichtungsabschnitt verwendete Drucklager hat eine hohe Belastbarkeit. Wir können verschiedene Arten und Serien von Dichtungsabschnitten anbieten zu individuelle Brunnenbedingungen anpassen.

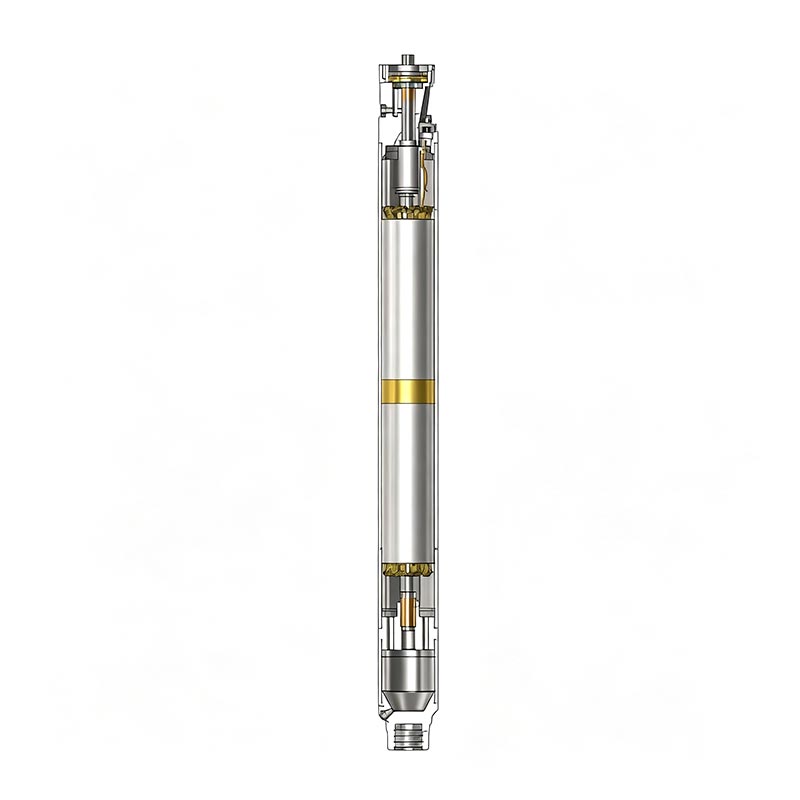

Der Tauchmotor ist die Antriebskraft einer mehrstufigen Kreiselpumpe. Es handelt sich um einen zweipoligen dreiphasigen Käfigläufer Asynchronmotor.
Es besteht hauptsächlich aus Stator, Rotator und Ölkreislaufsystem usw. Aufgrund des Tauchmotors ist es durch den Brunnen begrenzt Durchmesser und Umgebungstemperatur. Sein Aussehen ist lang und dünn. Die maximale Länge kann 10 m erreichen. Es ist gefüllt mit ein hochfestes, superdielektrisches Öl zur Schmierung und Wärmeleitfähigkeit.
Der Betriebszustand des Tauchmotors ist aufrecht hängend. Sein oberes Drucklager trägt die Axialkraft und das Eigengewicht des Rotors. Die vom Motor erzeugte Wärme wird auf den übertragen Bohrlochflüssigkeit durch das Motorgehäuse.
Wird zur Gewinnung von heißem Grundwasser verwendet für:
• Fernwärme
• Gebäudeheizungssysteme
• Industrielle Heizanwendungen
Sorgt für eine kontinuierliche Warmwasserzirkulation für Geothermiekraftwerke.
Geeignet für Ölquellen, die kompakte ESP-Systeme für die Flüssigkeitsproduktion erfordern.
Wird in Tiefbrunnen eingesetzt, wo Standard-Tauchpumpen den Temperaturbedingungen nicht standhalten können.
Aote Tianjin Pump Co., Ltd. wurde 2004 gegründet und ist ein professioneller Hersteller in den Bereichen Produktion, Vertrieb, Forschung und Entwicklung von elektrischen Tauchpumpen, Tauchpumpen, Abwasserpumpen und Motoren in einem professionellen Unternehmen Hersteller. Das Unternehmen ist als Privatunternehmen im Industriegebiet Jin Nan Economic Development Area registriert Entwicklungsgebiet in Tianjin, China.
Das Unternehmen verfügt über starke Produktentwicklungsfähigkeiten, um die REDA-Tauchpumpentechnologie einzuführen. importieren der Tauchmotortechnologie, die auf der Grundlage der Synchronisierung mit dem weltweit führenden Tauchmotor entwickelt wurde Pumpen, Tauchpumpen und abgeleitet die speziellen Anforderungen der Kunden an verschiedene Spezialprodukte.
Wir haben 6 Hauptbereiche für die Fertigung eingerichtet, darunter Blechstapelung, Statorwicklung, Motormontage und Pumpe Baugruppe, Schutzbaugruppe und Separatorbaugruppe,Schutzbaugruppe und Separatorbaugruppe. Bisher die jährliche Produktion Die Kapazität von AOTE hat 1150 ESP-Einheiten erreicht.
Um die Qualität zu gewährleisten, halten wir uns strikt an die ISO9001-2008-Managementsystemstandards und verlassen uns auf moderne Managementsystem und die Leitideologie mutiger Innovation, wodurch das Produkt besser auf den Markt reagiert. Das ist es immer anspruchsvoller und wurde von unseren Kunden anerkannt.
Dank Ihrer Unterstützung, Liebe und Ihres Vertrauens hat AOTE heute den brillanten Erfolg erzielt. Shumin Chen, unser General Manager drückt hier seine tiefe Dankbarkeit aus! Wir werden die Erwartungen erfüllen und den Technologiegehalt der Produkte erhöhen hell leuchten.
Das Standardsystem ist für geothermische Anwendungen mit Arbeitstemperaturen von 100℃ bis 260℃ ausgelegt. Material Auswahl und Motorkonfiguration können entsprechend den tatsächlichen Bohrlochbedingungen angepasst werden.
Ja. Die Pumpe wurde speziell für schmale Brunnen entwickelt und ist mit Durchmessern von 3,38 Zoll bis 8,75 Zoll erhältlich.
Schlüsselkomponenten wie die Antriebswelle können aus der Monel K500-Legierung bestehen, während Hochtemperatur-Isoliermaterialien usw. verwendet werden Im Motorsystem werden dielektrisches Öl eingesetzt.
Ja. Aote kann Pumpenstufen, Motorleistung, Dichtungsstruktur und Materialien basierend auf Bohrlochtiefe, Temperatur, Durchflussrate und Flüssigkeitseigenschaften.
